DEPOSE
MESURE DE PRECAUTION/REMARQUE/CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

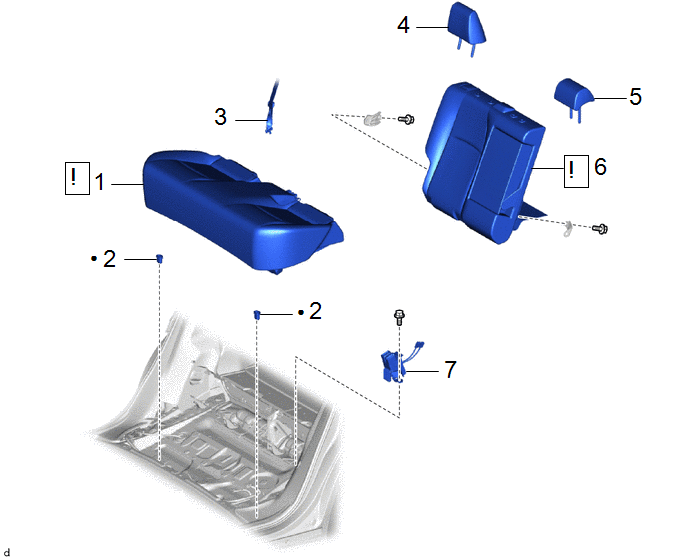

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE |
- |
|
- | - |
|
2 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
3 | ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE |
73350C | - |
- | - |
|
4 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE |
71940A | - |
- | - |
|
5 | APPUIE-TETE CENTRAL DE SIEGE ARRIERE |
71960B | - |
- | - |
|
6 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- |
|
- | - |
|
7 | ENSEMBLE DE SIEGE ARRIERE INTERIEUR AVEC CEINTURE CENTRALE GAUCHE |
73480 | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE
|
|
Cliquer ici |
2. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
.gif)
3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
Cliquer ici
4. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE
Cliquer ici
5. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL
Cliquer ici
6. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
|
|
Cliquer ici |

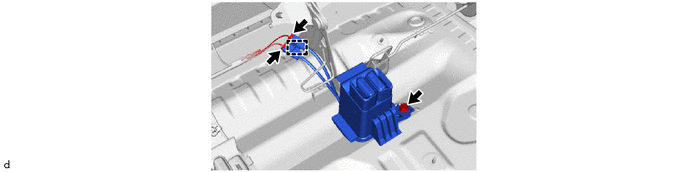

7. DEPOSER L'ENSEMBLE DE SIEGE INTERIEUR ARRIERE GAUCHE AVEC CEINTURE DE SECURITE CENTRALE
CONSEIL:
Le boulon ne peut pas être déposé à partir de l'ensemble de sangle intérieure de ceinture de sécurité centrale arrière gauche.
VerificationDysfonctionnement interne du composant de moteur P/W de porte arrière droite
