EMPLACEMENT DES PIECES
SCHEMA
|

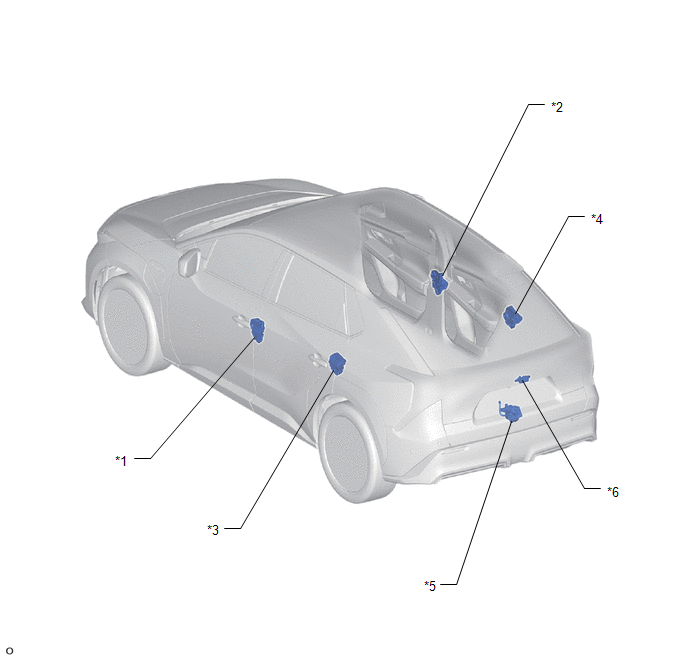

*1 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR |
*2 | ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR |
|
*3 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR |
*4 | ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR |
|
*5 | ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
*6 | CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE |
SCHEMA
|

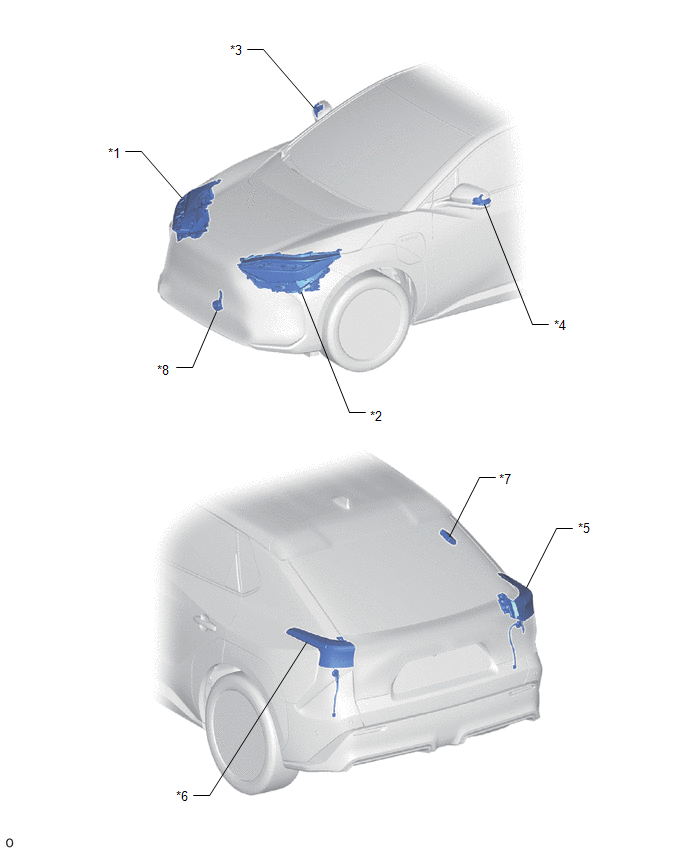

*1 | ENSEMBLE DE PHARE DROIT - CLIGNOTANT | *2 |
ENSEMBLE DE PHARE GAUCHE - CLIGNOTANT |
|
*3 | ENSEMBLE DE CLIGNOTANT LATERAL DROIT |
*4 | ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE |
|
*5 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT - CLIGNOTANT | *6 |
ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE - CLIGNOTANT |
|
*7 | ENSEMBLE DE RECEPTEUR DE CLE ELECTRONIQUE ET DE SYSTEME DE CONTROLE DE PRESSION DES PNEUS |
*8 | SIGNAL SONORE DE VERROUILLAGE DE PORTE À DISTANCE (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VÉHICULE) |

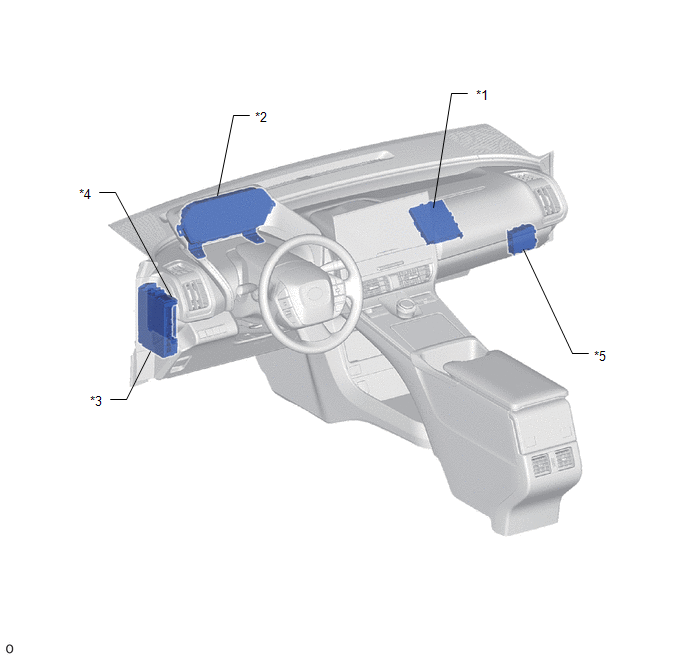

SCHEMA
|
*1 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*3 | ENSEMBLE DE DISTRIBUTION ELECTRIQUE - FUSIBLE AM2 - FUSIBLE ECU-IGR N° 2 - FUSIBLE ECU-DCC N° 2 |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE |
- | - |
Schema De SystemeMode d'arrêt de communication d'ECU de porte de coffre électrique
DESCRIPTION
Objet de la détection Symptôme
Zone incriminée
Mode d'arrêt de communication d'ECU de porte de coffre électrique
L'arrêt de communication pour "Back Door" est indiqué sur l'écran "Communication Bus Check" du GTS.
Cliquer ici
Ligne secon ...
Signal d'arrêt du moteur électrique arrière bloqué en position OFF
RESUME DES DTC
DESCRIPTION DU DYSFONCTIONNEMENT
L'ECU de commande EV détecte des dysfonctionnements qui empêchent le circuit de coupure de l'urgence d'ensemble d'inverseur arrière (HSD2) d'arrêter le système de commande hybride. Une détection est effectu&eac ...
Bornes D'ecu
BORNES D'ECU VERIFIER L'ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE
*a ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) avec 3 connecteurs
- -
*1 Ensemble de boîtier de distribution d'énergie
*2 ECU du corps principal (ECU du corps du ...
