DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

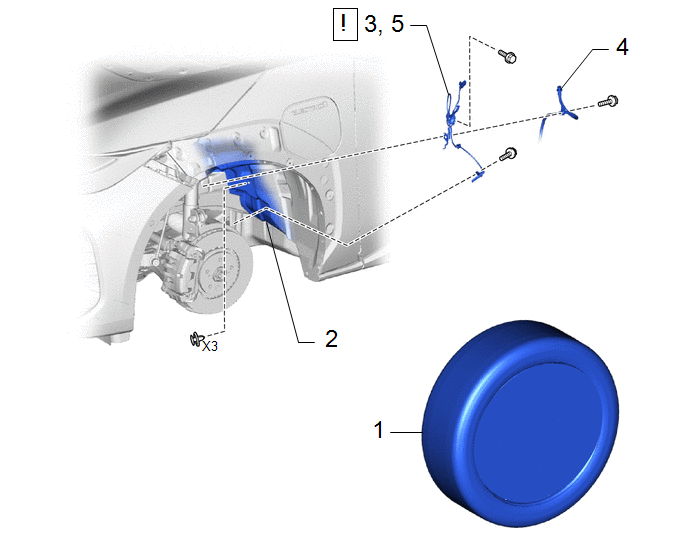

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ROUE AVANT |
- | - |
- | - |
|
2 | DOUBLURE D'AILE AVANT |
53876A | - |
- | - |
|
3 | DETACHER LE CAPTEUR DE VITESSE AVANT |
89543 | - |
- | - |
|
4 | FLEXIBLE AVANT |
47313J | - |
- | - |
|
5 | DEPOSER LE CAPTEUR DE VITESSE AVANT |
89543 |
|
- | - |
PROCÉDURE
1. DEPOSER LA ROUE AVANT
Cliquer ici
.gif)

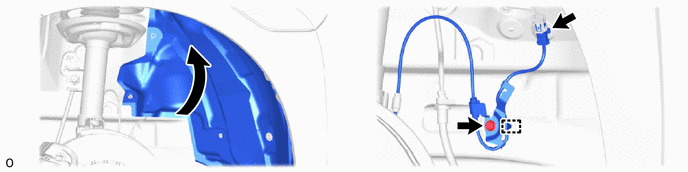

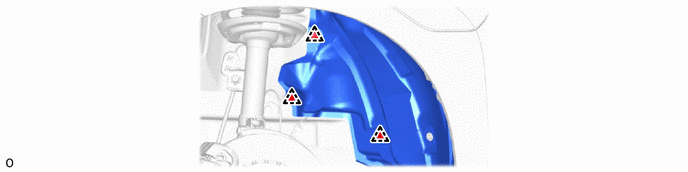

2. DESOLIDARISER LA DOUBLURE D'AILE AVANT
3. DETACHER LE CAPTEUR DE VITESSE AVANT

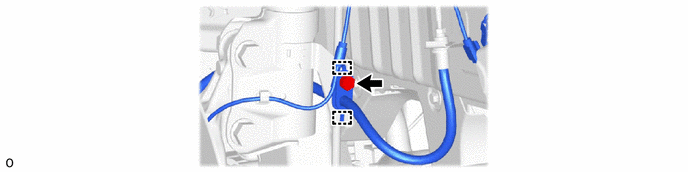

4. DESOLIDARISER LE FLEXIBLE AVANT
5. DEPOSER LE CAPTEUR DE VITESSE AVANT

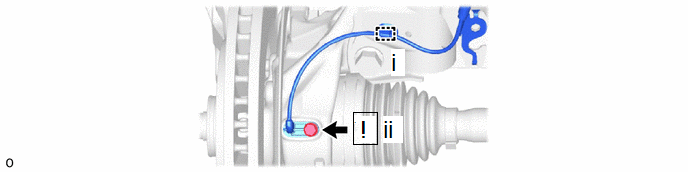

(1) Libérer l'attache pour détacher l'attache de capteur.
(2) Déposer le boulon et le capteur de vitesse avant du porte-fusée de direction.
REMARQUE:
