Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

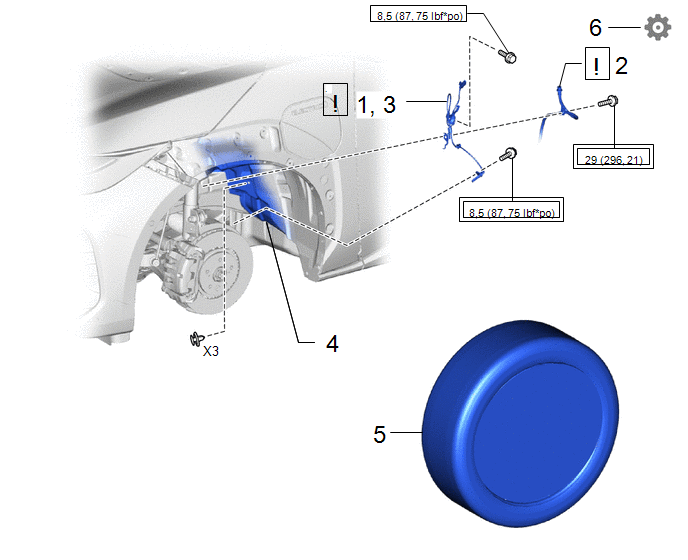

Procédure		N° de référence
1	REPOSER LE CAPTEUR DE VITESSE AVANT	89543		-	-
2	FLEXIBLE AVANT	47313J		-	-
3	BRANCHER LE CAPTEUR DE VITESSE AVANT	89543		-	-
4	DOUBLURE D'AILE AVANT	53876A	-	-	-
5	ROUE AVANT	-	-	-	-
6	VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE	-	-	-

Couple de serrage pour les "zones principales concernant la performance de base du véhicule tel que le déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple prescrit

PROCÉDURE

1. REPOSER LE CAPTEUR DE VITESSE AVANT

(1) Reposer le capteur de vitesse avant sur le porte-fusée de direction avec le boulon.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

REMARQUE:

• Maintenir l'électrode du capteur de vitesse avant et l'orifice de pose à l'abri de corps étrangers.
• Introduire fermement le corps du capteur de vitesse avant sur le porte-fusée de direction avant de serrer le boulon.
• Une fois le capteur de vitesse avant posé sur le porte-fusée de direction, s'assurer de l'absence de jeu entre le renfort de capteur de vitesse avant et le porte-fusée de direction. S'assurer également que les pièces ne sont pas bloquées par des corps étrangers.
• Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.

(2) Fixer l'attache pour reposer l'attache du capteur.

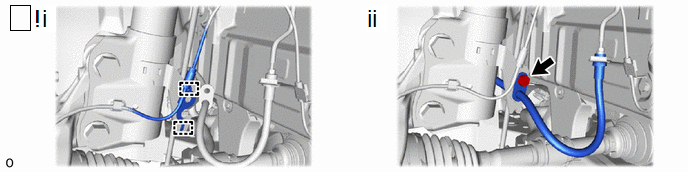

2. BRANCHER LE FLEXIBLE AVANT

(1) Engager les 2 pinces pour reposer l'attache de capteur.

REMARQUE:

Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.

(2) Reposer le flexible avant avec le boulon.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

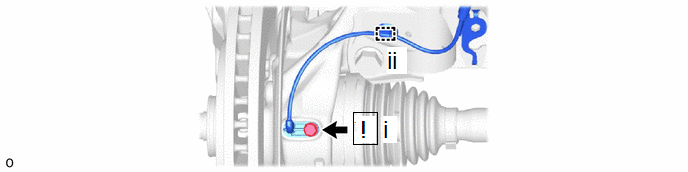

3. REPOSER LE CAPTEUR DE VITESSE AVANT

REMARQUE: Ne pas tordre le faisceau de câbles de capteur de vitesse avant lors de la repose.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

4. REPOSER LA DOUBLURE D'AILE AVANT

5. REPOSER LA ROUE AVANT

Cliquer ici

6. VERIFIER LE SIGNAL DU CAPTEUR DE VITESSE

Cliquer ici
