POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
|

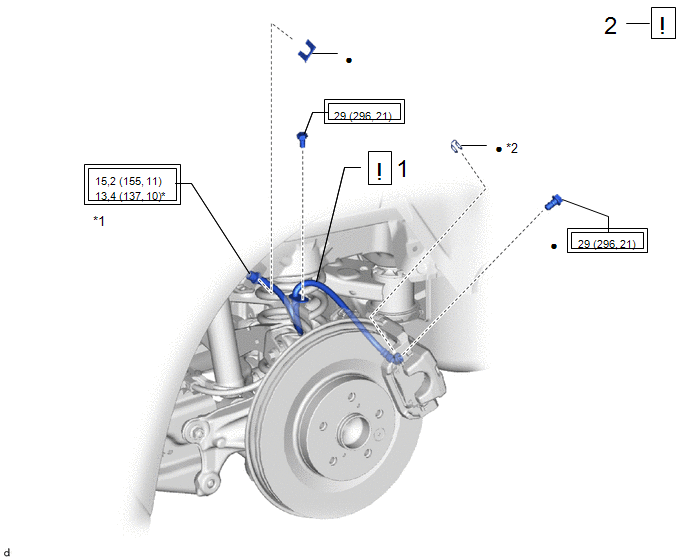

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | FLEXIBLE ARRIERE |
47319F |
|
- | - |
|
2 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- |
|
- | - |
|
*1 | CANALISATION DE FREIN |
*2 | JOINT D'ETANCHEITE |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
* | A utiliser avec une clé à écrou pour raccord |
|
● | Pièce non réutilisable |
- | - |
|

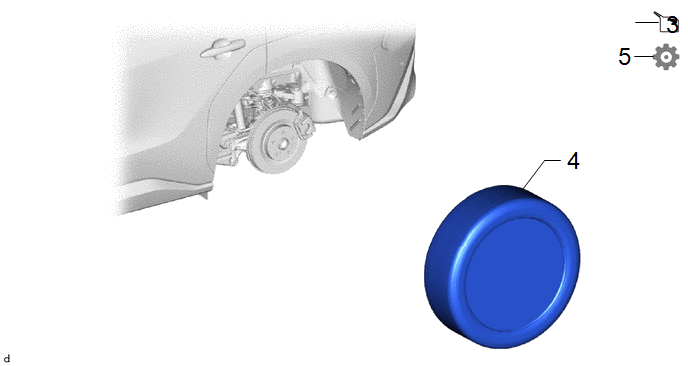

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
3 | PURGER LA CANALISATION DE FREIN |
- | - |
|
- |
| 4 |
ROUE ARRIERE | - |
- | - |
- |
| 5 |
INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
PROCÉDURE

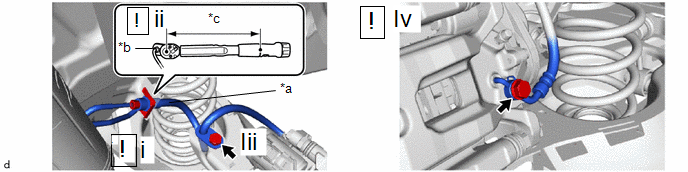

1. REPOSER LE FLEXIBLE ARRIERE
|
REMARQUE: Lors de la repose du flexible arrière, réduire la torsion du flexible. |
|
*a | Repère d'identification |
*b | Clé à écrou de raccord |
|
*c | Longueur de bras de levier de clé dynamométrique |
- | - |
(1) Reposer le flexible arrière avec une nouvelle agrafe.
REMARQUE:
(2) A l'aide d'une clé à écrou de raccord, brancher la canalisation de frein sur le flexible arrière tout en maintenant le flexible arrière avec une clé.
Torque:
Couple de serrage prescrit :
15,2 N·m {155 kgf·cm, 11 ft·lbf}
REMARQUE:
CONSEIL:
Cliquer ici
13,4 N*m (137 kgf*cm, 10 lbf*pi)
(3) Poser le flexible arrière avec le boulon.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
(4) Reposer le flexible arrière sur l'ensemble de cylindre de frein à disque arrière avec un boulon-raccord neuf et un joint d'étanchéité neuf.
Torque:
29 N·m {296 kgf·cm, 21 ft·lbf}
REMARQUE:
Reposer correctement le verrou de flexible arrière dans l'orifice de verrouillage de l'ensemble de cylindre de frein à disque arrière.

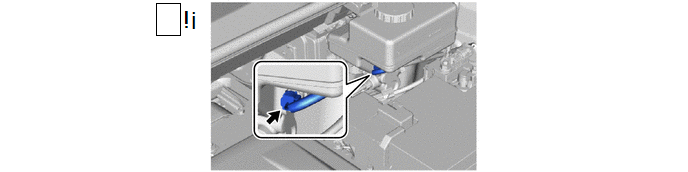

2. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
(1) Exécuter la procédure suivante:
1. Brancher le connecteur du contacteur de niveau du réservoir.
2. Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
Cliquer ici
3. PURGER LA CANALISATION DE FREIN
Cliquer ici
4. REPOSER LA ROUE ARRIERE
Cliquer ici
5. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
