DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | ROUE ARRIERE |
- | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
3 | DESACTIVER LA COMMANDE DE FREINAGE |
- |
|
- | - |
|
4 | VIDANGER LE LIQUIDE DE FREIN |
- | - |
|
- |
| 5 |
FLEXIBLE ARRIERE | 47319F |
|
- | - |
|
*1 | CANALISATION DE FREIN |
*2 | JOINT D'ETANCHEITE |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
|
REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire. Cliquer ici |

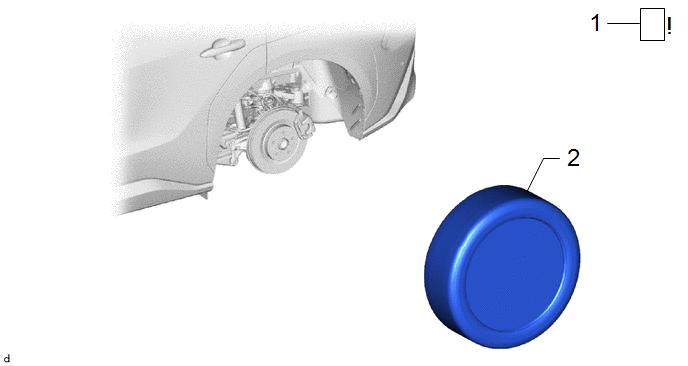

2. DEPOSER LA ROUE ARRIERE
Cliquer ici
3. DESACTIVER LA COMMANDE DE FREINAGE
|
Cliquer ici |
4. VIDANGER LE LIQUIDE DE FREIN
|
REMARQUE: Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement. |

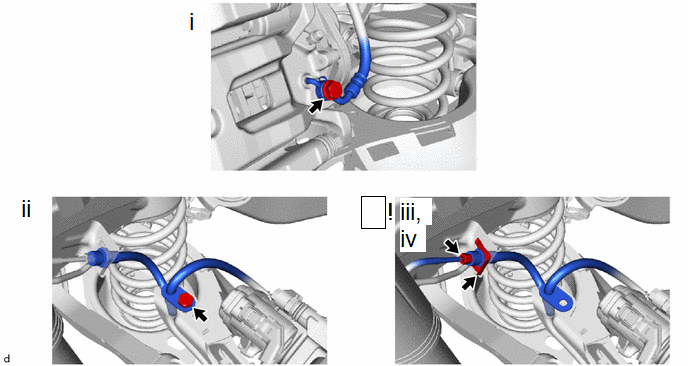

5. DEPOSER LE FLEXIBLE ARRIERE
(1) Déposer le boulon-raccord et le joint d'étanchéité, puis débrancher le flexible arrière de l'ensemble de cylindre de frein à disque arrière.
(2) Déposer le boulon et détacher le flexible arrière.
(3) A l'aide d'une clé à écrou de raccord, débrancher la canalisation de frein tout en maintenant le flexible arrière à l'aide d'une clé.
REMARQUE:
(4) Déposer l'agrafe et le flexible arrière de la caisse du véhicule.
