POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

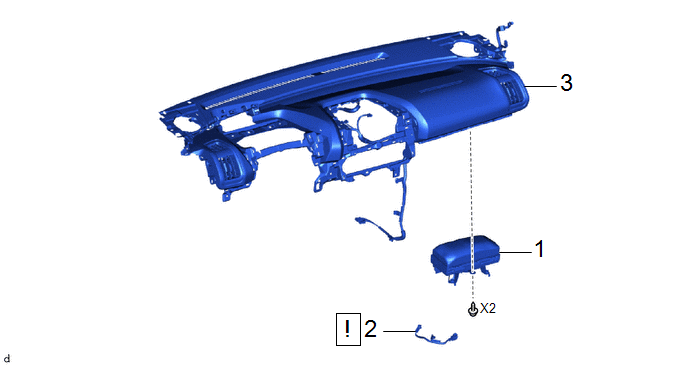

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER |
73960A | - |
- | - |
|
2 | CABLE DE TABLEAU DE BORD N° 2 |
82142 |
|
- | - |
|
3 | SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
55401E | - |
- | - |
PROCÉDURE
1. POSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER

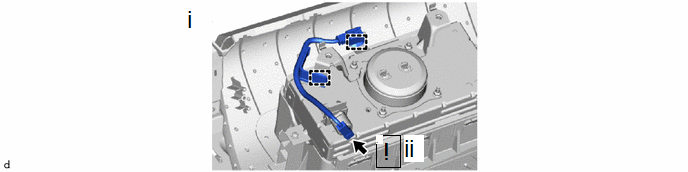

2. REPOSER LE CABLE DE TABLEAU DE BORD N° 2
(1) Engager les attaches pour reposer le câble de tableau de bord n° 2.
(2) Brancher le connecteur d'airbag.
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
CONSEIL:
Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.
Cliquer ici .gif)
3. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
