DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag du passager intégré au tableau de bord sont indiquées ci-dessous.

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

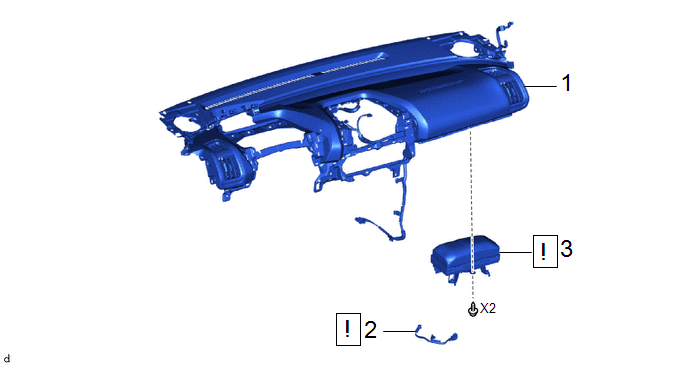

Procédure		N° de référence
1	SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD	55401E	-	-	-
2	CABLE DE TABLEAU DE BORD N° 2	82142		-	-
3	ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER	73960A		-	-

PROCÉDURE

1. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD

Cliquer ici

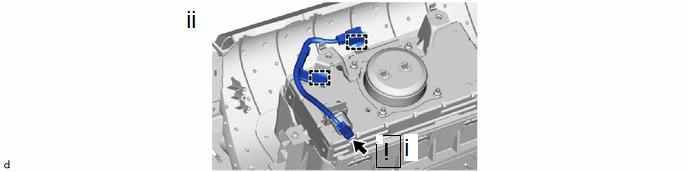

2. DEPOSER LE CABLE DE TABLEAU DE BORD N° 2

(1) Débrancher le connecteur d'airbag.

REMARQUE:

Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(2) Libérer les attaches pour déposer le câble de tableau de bord n° 2.

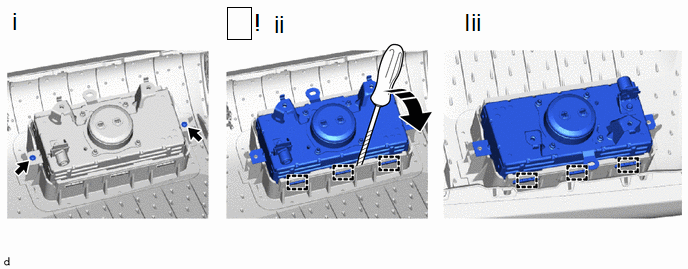

3. DEPOSER L'ENSEMBLE D'AIRBAG DU TABLEAU DE BORD COTE PASSAGER

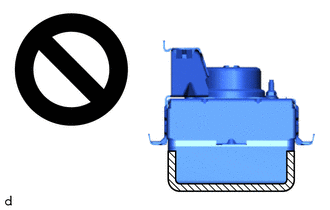

Lors du stockage de l'ensemble d'airbag de tableau de bord côté passager, veiller à ce que le côté déploiement de l'airbag soit orienté vers le haut. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

Déplacer dans ce sens

-

-

(1) Déposer les 2 vis.

(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, faire levier sur le dispositif de retenue de trappe d'airbag du passager pour libérer les crochets, comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas endommager la surface de déploiement de l'ensemble d'airbag de tableau de bord côté passager.

(3) Libérer les crochets pour déposer l'ensemble d'airbag de tableau de bord côté passager du sous-ensemble de rembourrage de sécurité de tableau de bord.
