POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

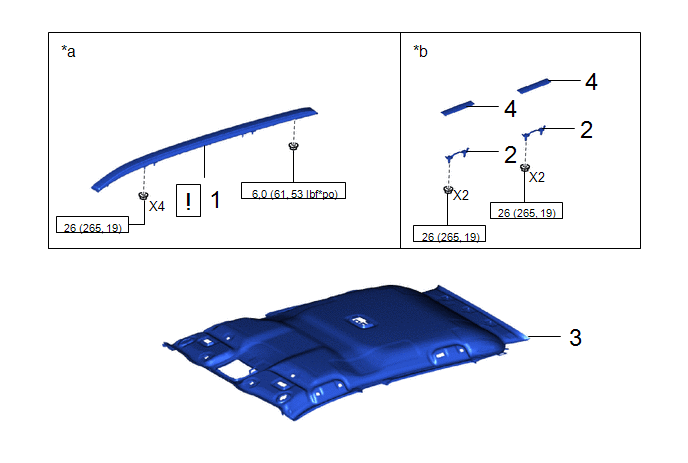

Procédure		N° de référence
1	ENSEMBLE DE RAIL DE TOIT	63470B		-	-
2	SUPPORT DE GALERIE DE TOIT AVANT	63185D	-	-	-
3	ENSEMBLE DE CIEL DE TOIT	63310	-	-	-
4	COUVRE-JOINT DE GOUTTIERE DE TOIT	75597	-	-	-

*a	Avec rail de toit	*b	Sans rail de toit
	N*m (kgf*cm, lbf*pi): couple prescrit	-	-

PROCÉDURE

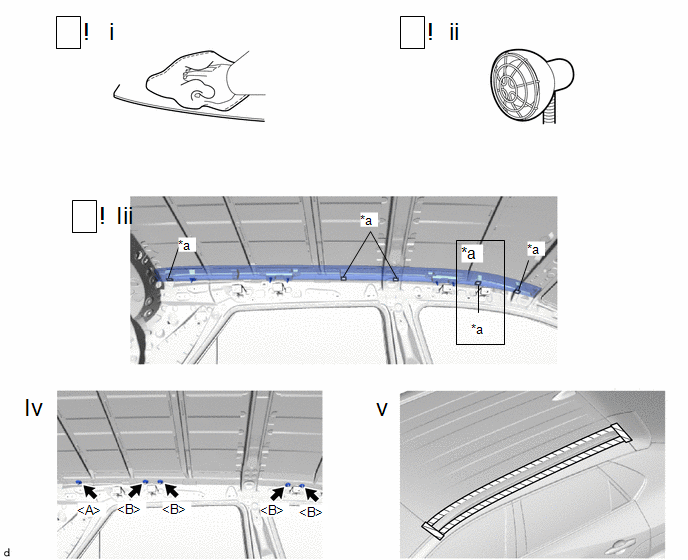

1. REPOSER L'ENSEMBLE DE RAIL DE TOIT (avec rail de toit)

(1) Nettoyer la surface de la carrosserie du véhicule.

1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement la carrosserie du véhicule.

2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement la carrosserie du véhicule.

(3) Retirer la feuille de protection de l'ensemble de rail de toit et reposer l'ensemble de rail de toit, comme indiqué sur le schéma.

CONSEIL:

Après avoir déposé l'endos protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.

(4) Reposer les 4 écrous et<B> 'écrou<A> .

Torque:

Ecrou <A> :

6,0 N·m {61 kgf·cm, 53 in·lbf}

Ecrou <B> :

26 N·m {265 kgf·cm, 19 ft·lbf}

(5) Déposer le ruban adhésif de protection.

2. REPOSER LE SUPPORT DE GALERIE DE TOIT AVANT (sans galerie de toit)

Torque:

26 N·m {265 kgf·cm, 19 ft·lbf}

3. REPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici

4. REPOSER LE COUVRE-JOINT DE GOUTTIERE DE TOIT (sans rail de toit)
