VERIFICATION SUR VEHICULE

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU

(a) Vérifier la résistance.

(1) Ajouter du liquide de lave-glace dans le récipient de lave-glace avec l'ensemble de contacteur de rappel de niveau reposé sur le récipient de lave-glace.

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A19) Cliquer sur Location & Routing(A19) Cliquer sur Connector(A19) Cliquer sur Connector(A19)

Branchement du tester

Condition

Condition spécifiée

A19-1 (S) - A19-2 (E)

Le volume de liquide est de 600 à 800 cm³ (36,6 à 48,8 po³) minimum*

10 kΩ ou plus

A19-1 (S) - A19-2 (E)

Le volume de liquide est de 600 à 800 cm³ (36,6 à 48,8 po³) maximum*

En dessous de 1 Ω

CONSEIL:

  • Effectuer les vérifications en réduisant la quantité de liquide de lave-glace.
  • *: L'ensemble de contacteur de rappel de niveau s'active lorsque le liquide de lave-glace est de 600 à 800 cm³ maximum selon les conditions de fonctionnement du véhicule (stabilité du véhicule, etc.)

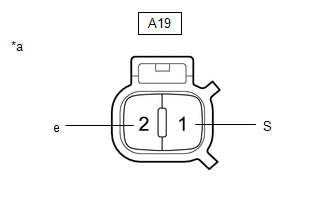

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de contacteur de rappel de niveau)

(3) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de rappel de niveau.
