DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) communique avec l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite) via la communication LIN.
Ce DTC est enregistré lorsqu'un ensemble de moteur de lève-vitre électrique (pour porte arrière droite) présente un dysfonctionnement, ou que l'ECU intégrée dans l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite) détermine que la position de fermeture complète de la vitre électrique a dévié d'environ 20 mm (0,787 po) minimum par rapport à la position normale.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B231F96 |
Dysfonctionnement interne du composant de moteur P/W de porte arrière droite |
|
|

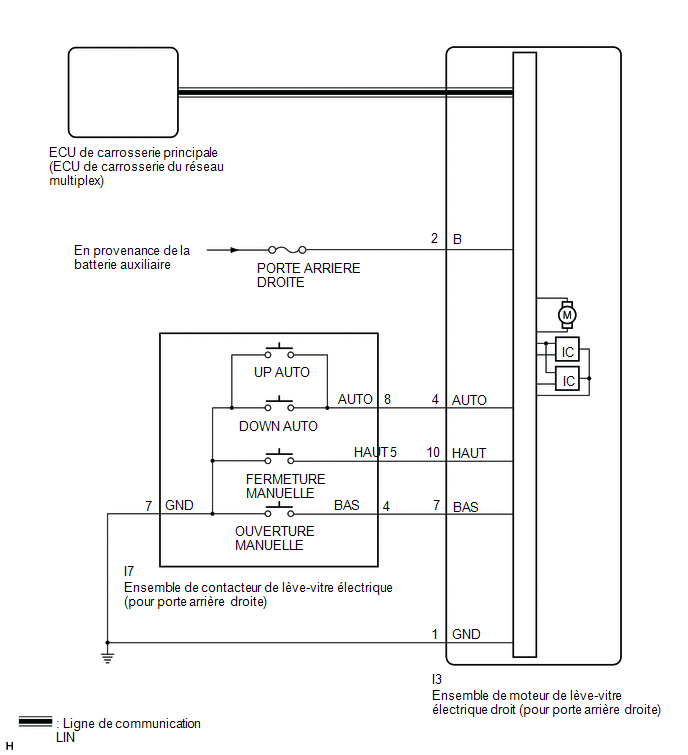

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici
Cliquer ici
PROCÉDURE
|
1. |
EFFACER LE DTC |
(a) Supprimer les DTC.
Body Electrical > Main Body > Clear DTCs
|
|
2. |
VERIFIER LES DTC |
(a) Vérifier les DTC.
Body Electrical / Main Body / Trouble Codes.
Résultat:
| Résultat
|
Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
|
Le DTC B231F96 est émis |
B |
| A | .gif) |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arriere droite) - BATTERIE AUXILIAIRE ET MASSE DE CARROSSERIE) |
|
(a) Débrancher le connecteur de l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite). |
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:

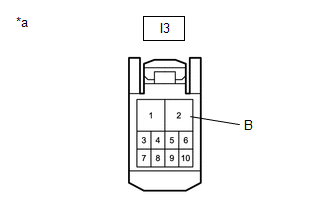

Cliquer sur Location & Routing(I3) Cliquer sur Location & Routing(I3) Cliquer sur Connector(I3) Cliquer sur Connector(I3)
|
Branchement du tester |
Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
I3-2 (B) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
11 à 14 V |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(I3) Cliquer sur Location & Routing(I3) Cliquer sur Connector(I3) Cliquer sur Connector(I3)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
I3-1 (GND) - Masse de carrosserie |
Toujours |
En dessous de 1 Ω |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
4. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS |
(a) Effectuer l'Active Test en suivant les indications du GTS.
Body Electrical > Main body > Active Test
|
Affichage du tester |
Objet de la mesure |
Plage de commande |
Note de diagnostic |
|---|---|---|---|
|
RR Door Power Window UP |
Activation de la fermeture de la vitre électrique de porte arrière droite |
OFF / ON |
- |
|
RR Door Power Window DOWN |
Activation de l'ouverture de la vitre électrique de porte arrière droite |
OFF / ON |
- |
Body Electrical > Main body > Active Test
|
Affichage du tester |
|---|
|
RR Door Power Window UP |
Body Electrical > Main body > Active Test
|
Affichage du tester |
|---|
|
RR Door Power Window DOWN |
CONSEIL:
Le déplacement vers le haut et vers le bas ne se produit pas si la flèche n'est pas maintenue enfoncée.
OK.:
La vitre électrique de porte arrière droite fonctionne normalement.
| NON OK | |
REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour la porte arrière droite) |
|
|
5. |
EFFECTUER L'INITIALISATION |
(a) Initialiser l'ensemble de moteur de lève-vitre électrique (pour porte arrière droite).
Cliquer ici
|
|
6. |
VERIFIER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE |
(a) S'assurer que la vitre électrique de porte arrière droite fonctionne normalement à l'ouverture et à la fermeture.
Cliquer ici
OK.:
La vitre électrique de porte arrière droite fonctionne normalement.
| NON OK | |
REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour la porte arrière droite) |
|
|
7. |
VERIFIER SI LES PIECES CONSTITUTIVES ONT ETE CORRECTEMENT POSEES |
(a) S'assurer que les pièces constitutives de la vitre électrique de porte arrière droite sont correctement posées.
OK.:
Les pièces constitutives de la vitre électrique de porte arrière droite sont correctement posées.
| OK. | |
FIN (L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE QUI A SURCHAUFFE (pour porte arrière droite) ETAIT DEFECTUEUX) |
| NON OK | |
POSER LES PIECES CORRECTEMENT |
