Toyota bZ4X - Manuel de réparation (2021-2024): Eclairage De Plancher (pour Siège Avant)

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

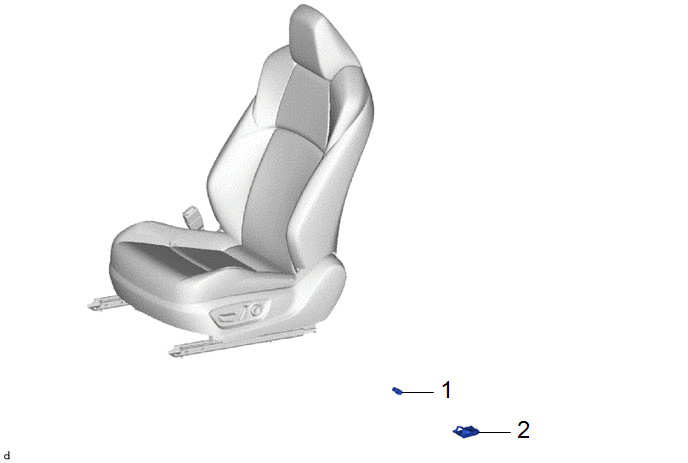

Procédure		N° de référence
1	SUPPORT D'ASSISE DE SIEGE AVANT	79122	-	-	-
2	SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR	81081		-	-

PROCÉDURE

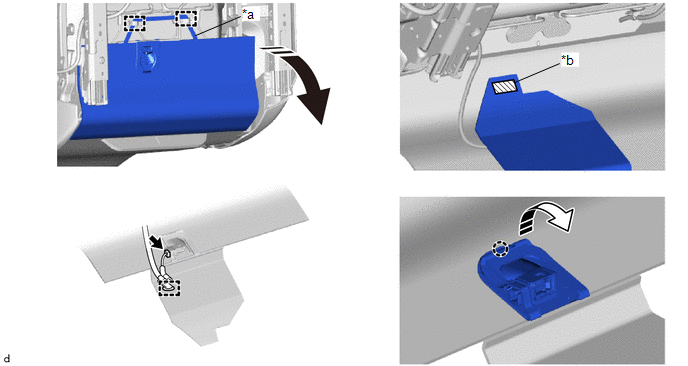

1. DEPOSER LE SUPPORT D'ASSISE DE SIEGE AVANT

*a	Elastique	*b	Dispositif de fixation
	Déposer dans cette Direction (1)		Déposer dans ce sens (2)

2. DEPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le sous-ensemble d'éclairage intérieur.

Verification

VERIFICATION

PROCÉDURE

1. VERIFIER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (pour côté gauche)

(a) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire sur le sous-ensemble d'éclairage intérieur et s'assurer que la LED s'allume. OK.: Cliquer sur Location & Routing(S11) Cliquer sur Location & Routing(S11) Cliquer sur Connector(S11) Cliquer sur Connector(S11) Branchement du tester Condition spécifiée S11-2 (B) - Borne positive (+) de la batterie auxiliaire S11-1 (E) - Borne négative (-) de la batterie auxiliaire La LED s'allume

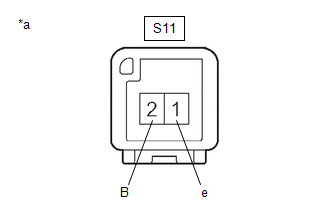

*a Pièce constitutive sans faisceau de câbles branché (Sous-ensemble d'éclairage intérieur)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'éclairage intérieur.

2. VERIFIER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (pour côté droit)

(a) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire sur le sous-ensemble d'éclairage intérieur et s'assurer que la LED s'allume. OK.: Cliquer sur Location & Routing(R13) Cliquer sur Location & Routing(R13) Cliquer sur Connector(R13) Cliquer sur Connector(R13) Branchement du tester Condition spécifiée R13-2 (B) - Borne positive (+) de la batterie auxiliaire R13-1 (E) - Borne négative (-) de la batterie auxiliaire La LED s'allume

*a Pièce constitutive sans faisceau de câbles branché (Sous-ensemble d'éclairage intérieur)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'éclairage intérieur.

Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence
1	SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR	81081	-	-	-
2	SUPPORT D'ASSISE DE SIEGE AVANT	79122	-	-	-

PROCÉDURE

1. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR

2. REPOSER LE SUPPORT D'ASSISE DE SIEGE AVANT
