Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

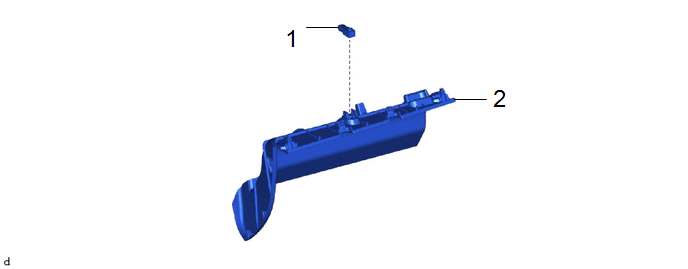

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
2 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2 |
81080V | - |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici .gif)

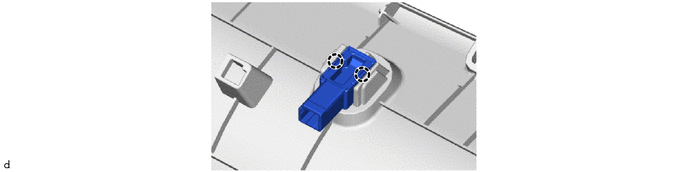

2. DEPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2
(a) Vérifier l'éclairage.

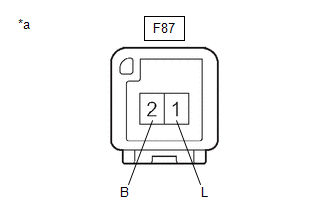

| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage intérieur gauche n° 2 et vérifier si la LED s'allume. OK.: Cliquer sur Location & Routing(F87) Cliquer sur Location & Routing(F87) Cliquer sur Connector(F87) Cliquer sur Connector(F87)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage intérieur n° 2.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2 |
81080V | - |
- | - |
|
2 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
PROCÉDURE
1. POSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 2
2. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
