Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble d'ECU d'avertissement de distance, sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
Ensemble d'ECU d'avertissement de distance |
|
|
|
|
Avance du stationnement (avec stationnement avancé) |
| ||
|
Mettre à jour de la clé de sécurité de l'ECU |
L'historique des contrôles du véhicule (RoB) est stocké |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

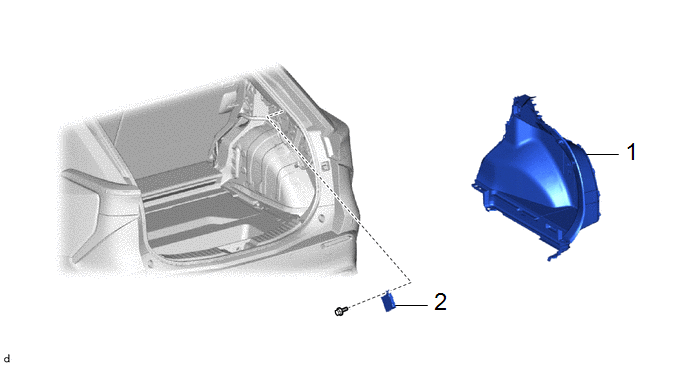

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE DROIT |
64730B | - |
- | - |
|
2 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
89340A | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL DROIT DE GARNISSAGE DU COFFRE
Cliquer ici

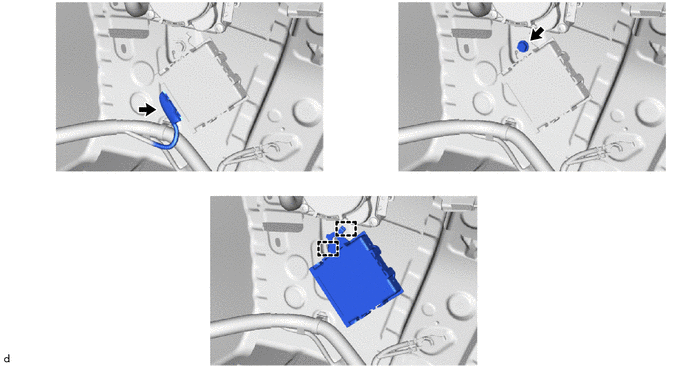

2. DEPOSER L'ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Après avoir remplacé l'ensemble d'ECU d'avertissement de distance, veiller à effectuer la mise à jour de la clé de sécurité de l'ECU.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

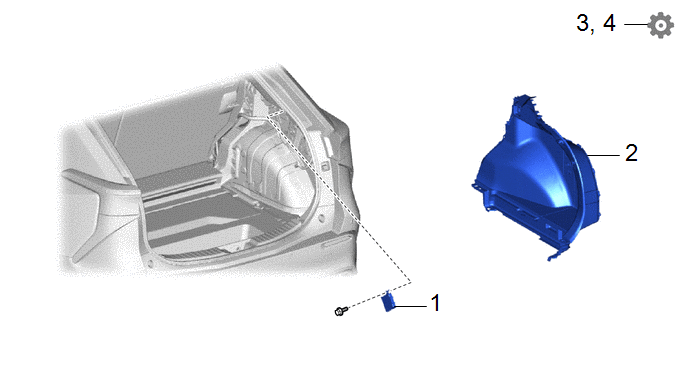

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
89340A | - |
- | - |
|
2 | ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE DROIT |
64730B | - |
- | - |
|
3 | MISE A JOUR DE LA CLE DE SECURITE DE L'ECU |
- | - |
- |
|
|
4 | EFFECTUER LE CALIBRAGE |
- | - |
- |
|
PROCÉDURE
1. POSER L'ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE
2. POSER L'ENSEMBLE DE PANNEAU LATERAL DROIT DE GARNISSAGE DE COFFRE
Cliquer ici
3. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU
Cliquer ici
4. EFFECTUER LE CALIBRAGE
Cliquer ici
Cliquer ici
