DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

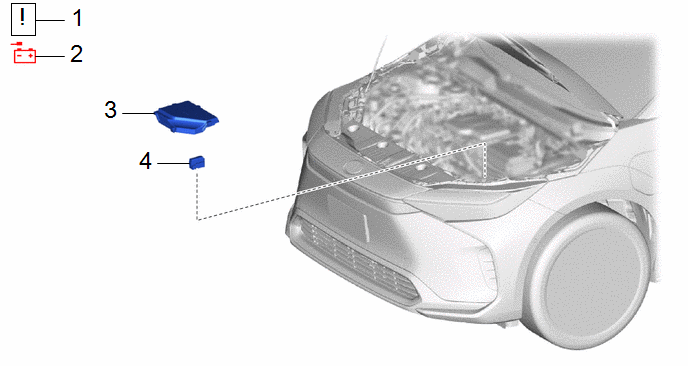

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | CACHE DE BLOC DE RELAIS N° 1 |
82662A | - |
- | - |
|
4 | ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR |
82644 |
|
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant le débranchement du câble de la borne négative (-) de la batterie auxiliaire peut être requis.
.gif)
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici

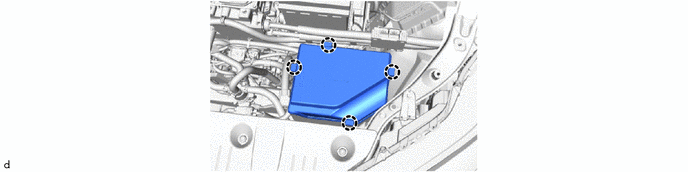

3. DEPOSER LE COUVERCLE DE BLOC DE RELAIS N° 1
4. DEPOSER L'ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR

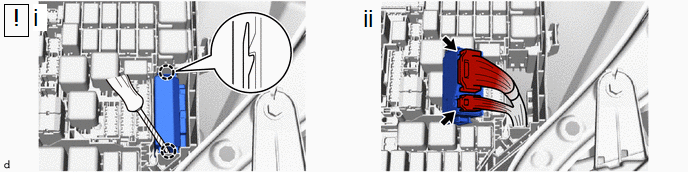

(1) A l'aide d'un tournevis, libérer les griffes pour tirer l'ECU d'intégration d'alimentation électrique de semi-conducteur.
REMARQUE:
Lorsque l'on tire sur l'ECU d'intégration d'alimentation électrique de semi-conducteur, veiller à ne pas l'endommager.
(2) Débrancher les 2 connecteurs pour déposer l'ECU d'intégration d'alimentation électrique de semi-conducteur.
PoseEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE DE COMPRESSEUR AVEC MOTEUR
*2 ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE (ESU)
- CONVERTISSEUR DC/DC
*3 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
*4 ENSEMBLE DE CAPTEUR D'ETAT DE BATTERIE
*5 ...
