POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

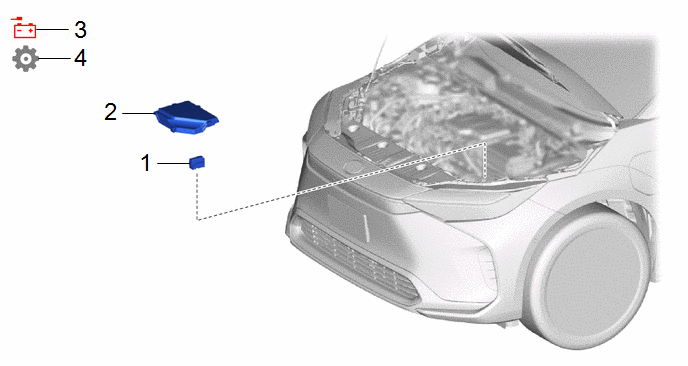

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR |
- | - |
- | - |
|
2 | CACHE DE BLOC DE RELAIS N° 1 |
82662A | - |
- | - |
|
3 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
4 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE |
- | - |
- |
|
PROCÉDURE
1. REPOSER L'ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR
2. REPOSER LE CACHE DE BLOC DE RELAIS N° 1
3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici .gif)
4. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
