MESURE DE PRECAUTION / REMARQUE / CONSEIL

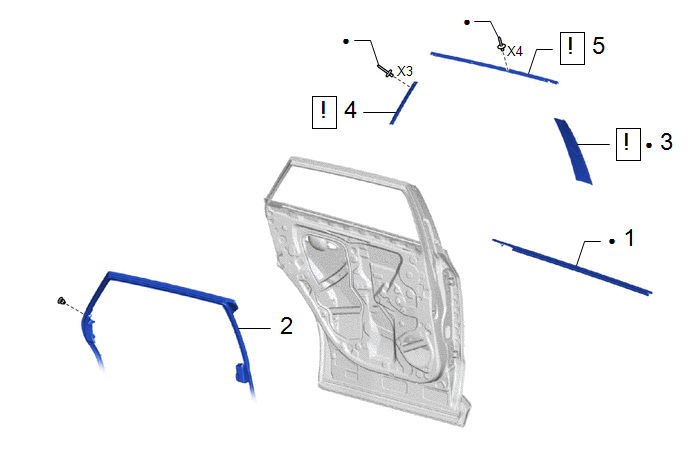

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE |
75740 | - |
- | - |
|
2 | BOURRELET DE PORTE ARRIERE |
67872 | - |
- | - |
|
3 | MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL) |
75762B |
|
- | - |
|
4 | MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT ARRIERE) |
75766B |
|
- | - |
|
5 | MOULURE D'ENCADREMENT SUPERIEURE DE VITRE DE PORTE ARRIERE |
75764A |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE
Cliquer ici
2. DETACHER LE BOURRELET DE PORTE ARRIERE
3. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL)

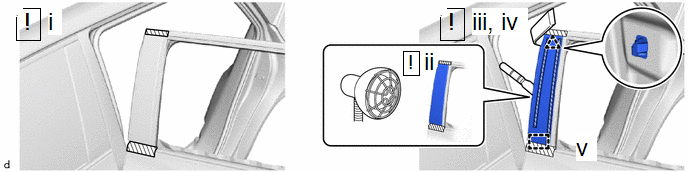

(1) Appliquer du ruban adhésif de protection autour de la moulure d'encadrement de vitre de porte arrière (côté montant central) comme indiqué sur le schéma.
(2) A l'aide d'une lampe chauffante, chauffer la surface de la moulure d'encadrement de vitre de porte arrière (côté montant central).
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Moulure d'encadrement de vitre de porte arrière (côté montant central) |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la moulure d'encadrement de vitre de porte arrière (côté montant central).
(3) A l'aide d'un extracteur de moulure D, libérer l'agrafe.
(4) A l'aide d'un grattoir, décoller le ruban adhésif double face.

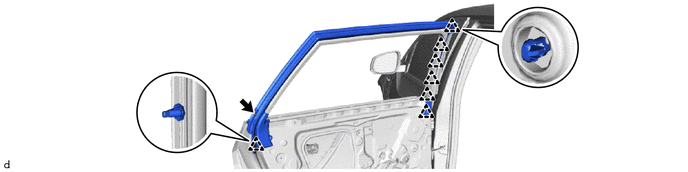

(5) Libérer le guide pour déposer la moulure d'encadrement de vitre de porte arrière (côté montant central).
4. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT ARRIERE)
|
*a | Ruban adhésif |
*b | Flasque |

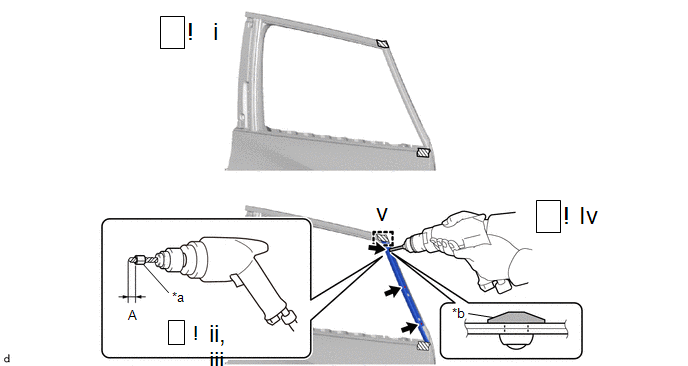

(1) Appliquer du ruban adhésif de protection autour de la moulure d'encadrement de vitre de porte arrière (côté montant arrière) comme indiqué sur le schéma.
(2) Introduire un foret de 4,0 mm (0,157 po) dans une perceuse.
(3) Entourer de ruban adhésif le foret de 4,0 mm (0,157 po) à 5,0 mm (0,197 po) de l'extrémité comme indiqué sur le schéma.
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 5,0 mm (0,197 po) |
- | - |
REMARQUE:
Entourer le foret de 4,0 mm (0,157 po) de ruban adhésif pour éviter qu'il n'entre trop profondément.
(4) Appuyer légèrement le foret contre les rivets pour percer les bords de rivet et déposer les 3 rivets.
ATTENTION:
Faire preuve de prudence lors de la manipulation des rivets percés car ils peuvent être chauds.
REMARQUE:
(5) Libérer le guide pour déposer la moulure d'encadrement de vitre de porte arrière (côté montant arrière).
5. DEPOSER LA MOULURE D'ENCADREMENT SUPERIEURE DE VITRE DE PORTE ARRIERE
|
*a | Ruban adhésif |
*b | Flasque |

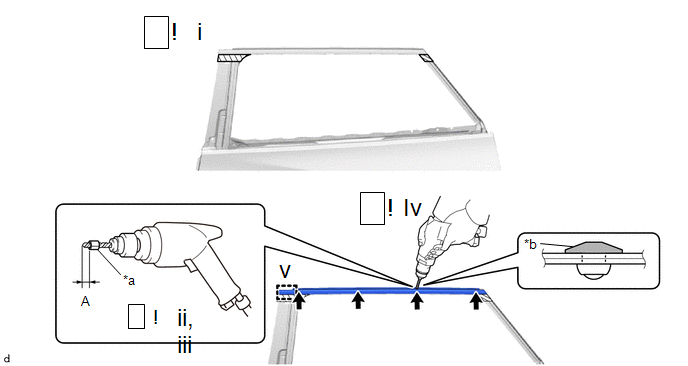

(1) Appliquer du ruban adhésif de protection autour de la moulure d'encadrement supérieure de vitre de porte arrière, comme indiqué sur le schéma.
(2) Introduire un foret de 4,0 mm (0,157 po) dans une perceuse.
(3) Entourer de ruban adhésif le foret de 4,0 mm (0,157 po) à 5,0 mm (0,197 po) de l'extrémité comme indiqué sur le schéma.
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 5,0 mm (0,197 po) |
- | - |
REMARQUE:
Entourer le foret de 4,0 mm (0,157 po) de ruban adhésif pour éviter qu'il n'entre trop profondément.
(4) Appuyer légèrement le foret contre les rivets pour percer les bords de rivet et déposer les 4 rivets.
ATTENTION:
Faire preuve de prudence lors de la manipulation des rivets percés car ils peuvent être chauds.
REMARQUE:
(5) Libérer le guide pour déposer la moulure d'encadrement supérieure de vitre de porte arrière.
PoseDepose
