Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

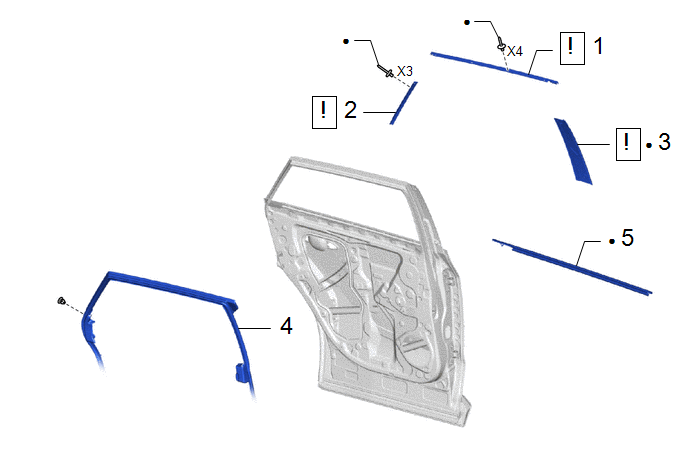

Procédure		N° de référence
1	MOULURE D'ENCADREMENT SUPERIEURE DE VITRE DE PORTE ARRIERE	75764A		-	-
2	MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT ARRIERE)	75766B		-	-
3	MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL)	75762B		-	-
4	BOURRELET DE PORTE ARRIERE	67872	-	-	-
5	ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE	75740	-	-	-

PROCÉDURE

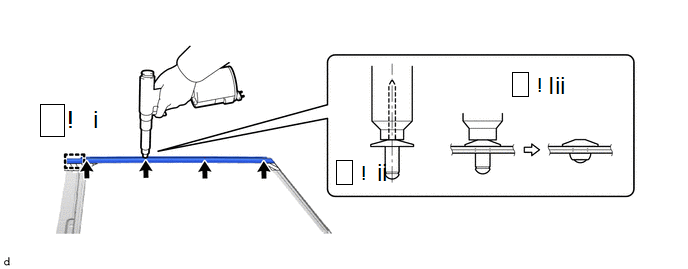

1. REPOSER LA MOULURE D'ENCADREMENT SUPERIEURE DE VITRE DE PORTE ARRIERE

(1) Engager le guide pour reposer provisoirement la moulure d'encadrement supérieure de vitre de porte arrière.

(2) Poser l'embout n° 4 sur une riveteuse pneumatique et introduire la partie mandrin d'un rivet neuf de 4 mm de diamètre dans l'embout.

(3) Enfoncer les rivets perpendiculairement aux orifices de pose à l'aide de la riveteuse pneumatique, reposer la moulure d'encadrement supérieure de vitre de porte arrière avec 4 rivets neufs.

REMARQUE:

• Lors de la repose des rivets sur la surface du panneau, ne pas incliner la riveteuse.
• Ne pas laisser d'espace entre la tête de rivet et le panneau.

CONSEIL:

Si le mandrin du rivet ne sort pas à la première utilisation de la riveteuse, faire glisser la riveteuse vers l'avant sur le mandrin, puis l'actionner de nouveau.

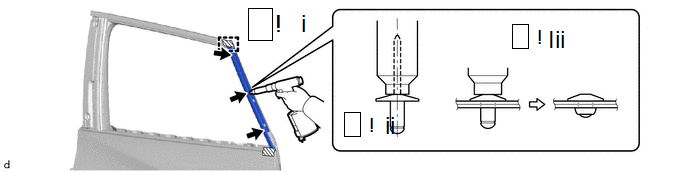

2. REPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT ARRIERE)

(1) Engager le guide pour reposer provisoirement la moulure d'encadrement de vitre de porte arrière (côté montant arrière).

(2) Poser l'embout n° 4 sur une riveteuse pneumatique et introduire la partie mandrin d'un rivet neuf de 4 mm de diamètre dans l'embout.

(3) Enfoncer les rivets perpendiculairement aux orifices de pose à l'aide de la riveteuse pneumatique, reposer la moulure d'encadrement de vitre de porte arrière (côté montant arrière) avec 3 rivets neufs.

REMARQUE:

• Lors de la repose des rivets sur la surface du panneau, ne pas incliner la riveteuse.
• Ne pas laisser d'espace entre la tête de rivet et le panneau.

CONSEIL:

Si le mandrin du rivet ne sort pas à la première utilisation de la riveteuse, faire glisser la riveteuse vers l'avant sur le mandrin, puis l'actionner de nouveau.

3. REPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL)

(1) Nettoyer la surface du panneau de porte arrière.

1. A l'aide d'une lampe chauffante, chauffer la surface du panneau de porte arrière.

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement le panneau de porte arrière.

2. Enlever toute trace de ruban adhésif double face restante du panneau de porte arrière.

3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(2) A l'aide d'une lampe chauffante, chauffer la surface du panneau de porte arrière.

ATTENTION:

• Ne pas toucher le lampe chauffante et les pièces qui ont chauffé.
• Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
• Un contact prolongé avec des pièces chaudes peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement le panneau de porte arrière.

(3) Retirer la feuille de protection d'une moulure d'encadrement de vitre de porte arrière neuve (côté montant central) et engager le guide et l'agrafe pour reposer la moulure d'encadrement de vitre de porte arrière (côté montant central).

CONSEIL:

• Après avoir déposé l'endos protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.
• Appuyer fermement sur la moulure d'encadrement de vitre de porte arrière (côté montant central) pour la reposer.

4. REPOSER LE BOURRELET DE PORTE ARRIERE

5. REPOSER L'ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE
