EMPLACEMENT DES PIECES

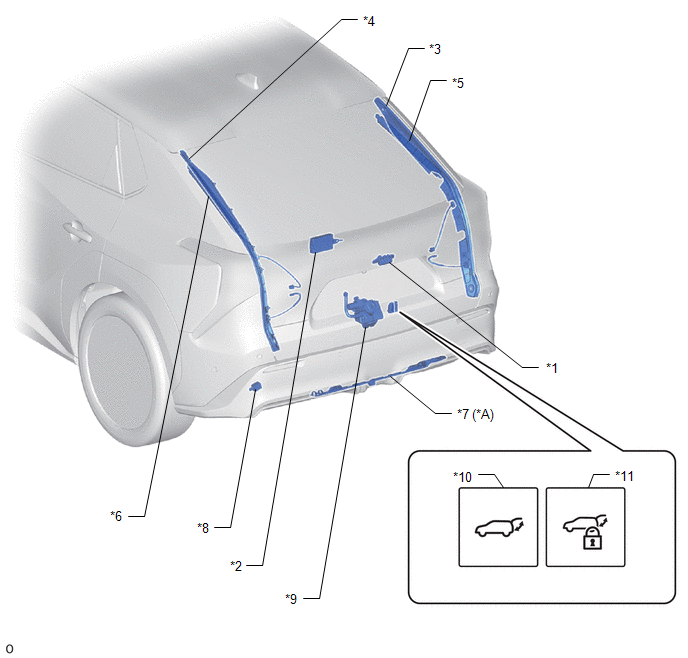

SCHEMA
|
*a | Avec porte de coffre électrique à ouverture mains libres |
- | - |
|
*1 | ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE |
*2 | ECU DE PORTE DU RESEAU MULTIPLEX |
|
*3 | ENSEMBLE DE CAPTEUR DROIT DE PORTE DE COFFRE ELECTRIQUE |
*4 | ENSEMBLE DE CAPTEUR GAUCHE DE PORTE DE COFFRE ELECTRIQUE |
|
*5 | SYSTEME D'ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE DROIT |
*6 | SYSTEME D'ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE GAUCHE |
|
*7 | ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES |
*8 | SIGNAL SONORE DE PORTE DE COFFRE ELECTRIQUE |
|
*9 | ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
*10 | CONTACTEUR DE COMMANDE DE PORTE DE COFFRE ELECTRIQUE |
|
*11 | CONTACTEUR DE COMMANDE DE PORTE DE COFFRE |
- | - |

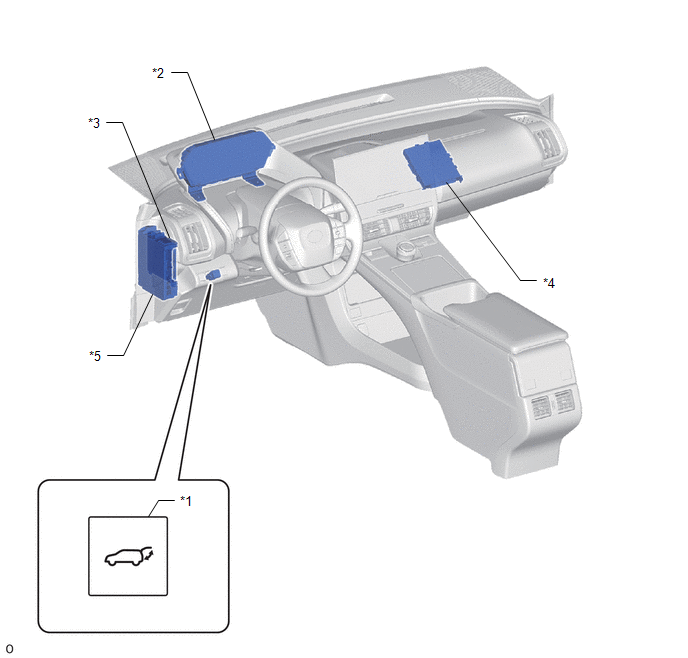

SCHEMA
|
*1 | CONTACTEUR DE COMMANDE DE PORTE DE COFFRE ELECTRIQUE |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*4 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*5 | ENSEMBLE DE BOITIER DE DISTRIBUTION D'ELECTRIQUE - FUSIBLE ECU-DCC N° 2 - FUSIBLE D'ECU-IGR N° 1 - FUSIBLE PBD |
- | - |
