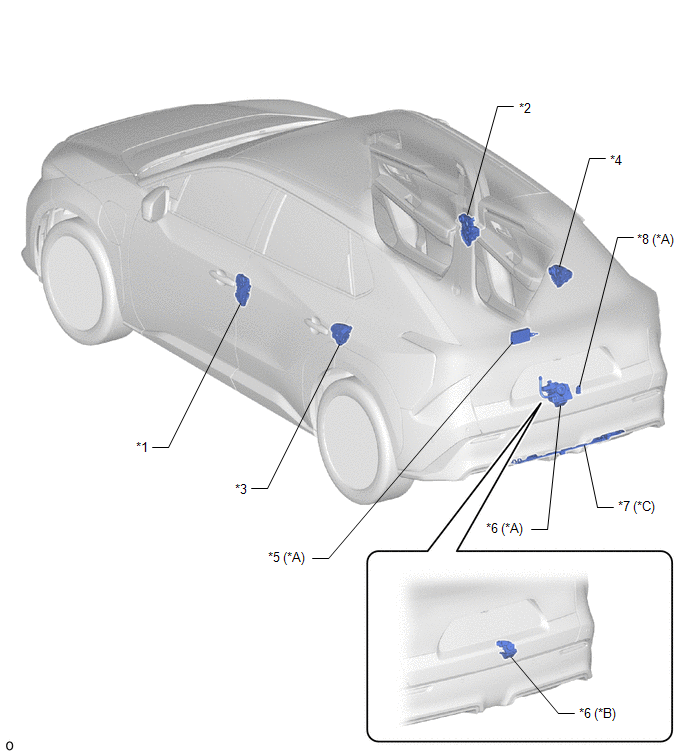

EMPLACEMENT DES PIECES
SCHEMA
|
*a | Avec système de porte de coffre électrique |
*b | Sans système de porte de coffre électrique |
|
*c | Avec porte de coffre électrique à ouverture mains libres |
- | - |
|
*1 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR |
*2 | ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR |
|
*3 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR |
*4 | ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR |
|
*5 | ECU DE PORTE DU RESEAU MULTIPLEX |
*6 | ENSEMBLE DE SERRURE DE PORTE DE COFFRE AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL |
|
*7 | ENSEMBLE DE CAPTEUR DE COMMANDE DE PORTE A OUVERTURE MAINS LIBRES |
*8 | CONTACTEUR DE COMMANDE DE PORTE DE COFFRE ELECTRIQUE |

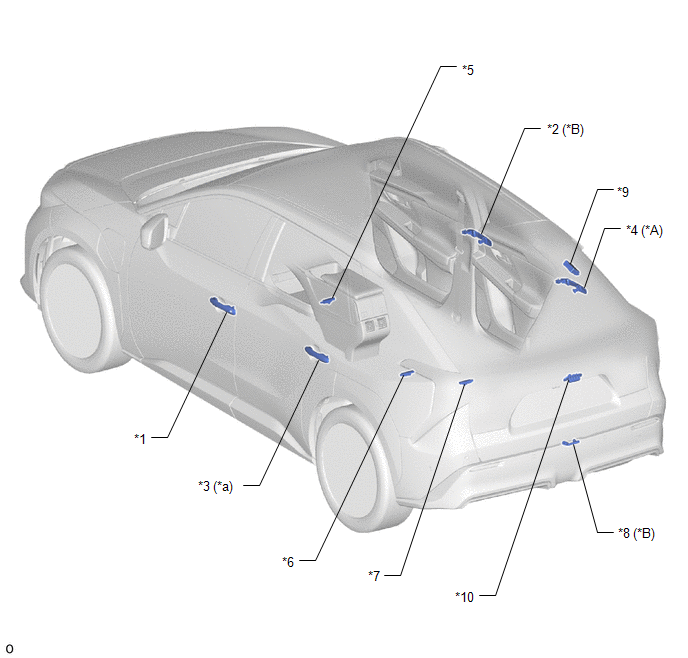

SCHEMA
|
*a | Pour véhicules avec fonction d'ouverture de porte arrière |
*b | Avec fonction d'ouverture de porte de passager avant |
|
*1 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour porte du conducteur) - ANTENNE DE CLE ELECTRONIQUE - CAPTEUR DE VERROUILLAGE - CAPTEUR DE DEVERROUILLAGE |
*2 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour porte de passager avant) - ANTENNE DE CLE ELECTRONIQUE - CAPTEUR DE VERROUILLAGE - CAPTEUR DE DEVERROUILLAGE |
|
*3 | ENSEMBLE DE POIGNÉE EXTÉRIEURE DE PORTE ARRIÈRE (pour côté conducteur) - ANTENNE DE CLE ELECTRONIQUE - CAPTEUR DE VERROUILLAGE - CAPTEUR DE DEVERROUILLAGE |
*4 | ENSEMBLE DE POIGNÉE EXTÉRIEURE DE PORTE ARRIÈRE (pour côté passager avant) - ANTENNE DE CLE ELECTRONIQUE - CAPTEUR DE VERROUILLAGE - CAPTEUR DE DEVERROUILLAGE |
|
*5 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 1 (PLANCHER AVANT) |
*6 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 2 (PLANCHER ARRIERE) |
|
*7 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 3 (INTERIEUR DU COMPARTIMENT A BAGAGES) |
*8 | ANTENNE DE CLE ELECTRONIQUE (COMPARTIMENT A BAGAGES EXTERIEUR) |
|
*9 | ENSEMBLE DE CLE ELECTRONIQUE ET DE RECEPTEUR DE SYSTEME DE CONTROLE DE PRESSION DES PNEUS |
*10 | ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE - CONTACTEUR DE VERROUILLAGE - CONTACTEUR D'OUVERTURE |

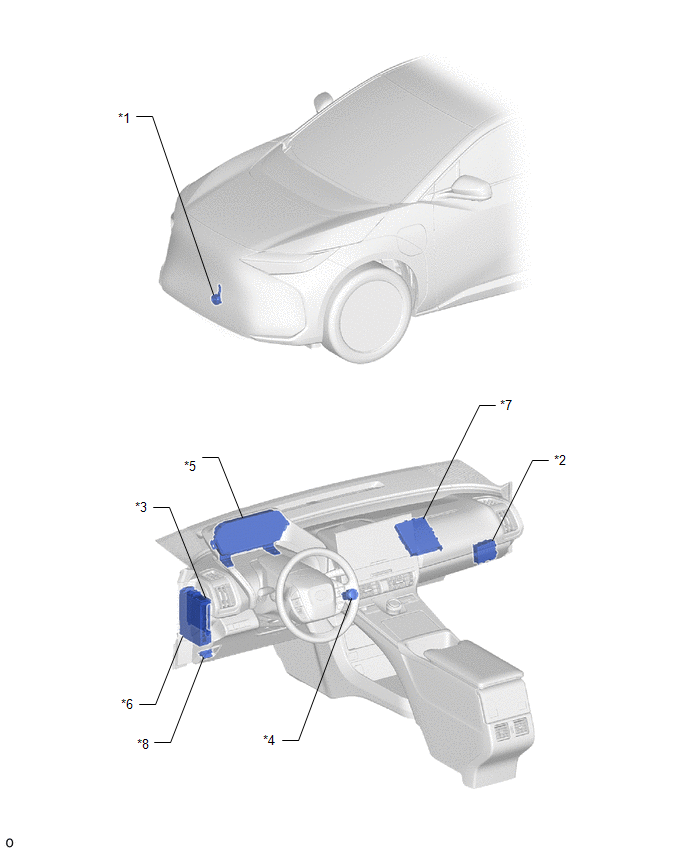

SCHEMA
|
*1 | SIGNAL SONORE DE VERROUILLAGE DE PORTE À DISTANCE (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VÉHICULE) |
*2 | DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*4 | CONTACTEUR D'ALIMENTATION |
|
*5 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*6 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE AM2 - FUSIBLE ECU-DCC N° 2 |
|
*7 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*8 | DLC3 |
Mesures De Precaution
Schema Du SystemeDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 ISOLANT DE CAPOT
- -
- -
2 SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
85035
- -
3 ENSEMBLE DE D ...
Bornes D'ecu
BORNES D'ECU
REMARQUE:
Il se peut que les DTC soient émis lorsque les connecteurs sont débranchés lors de la vérification. Par conséquent, veiller à supprimer les DTC à l'aide du GTS une fois la vérification terminée.
Ne pas appliquer une force excessive sur le connecteur d'ensem ...
