EMPLACEMENT DES PIECES

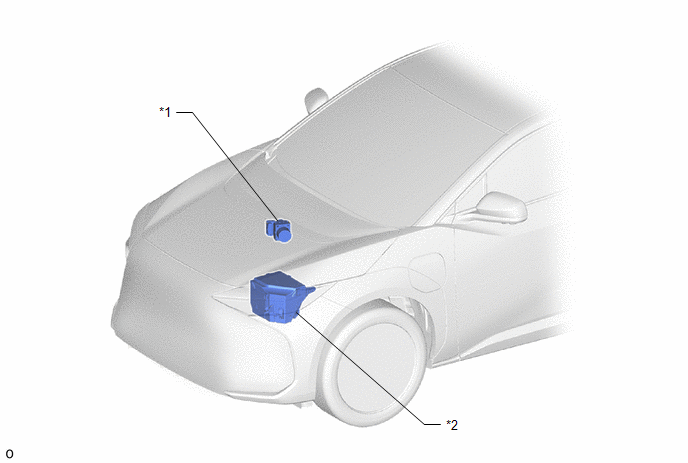

SCHEMA
|
*1 | ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*2 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - RELAIS IGP N° 1 |

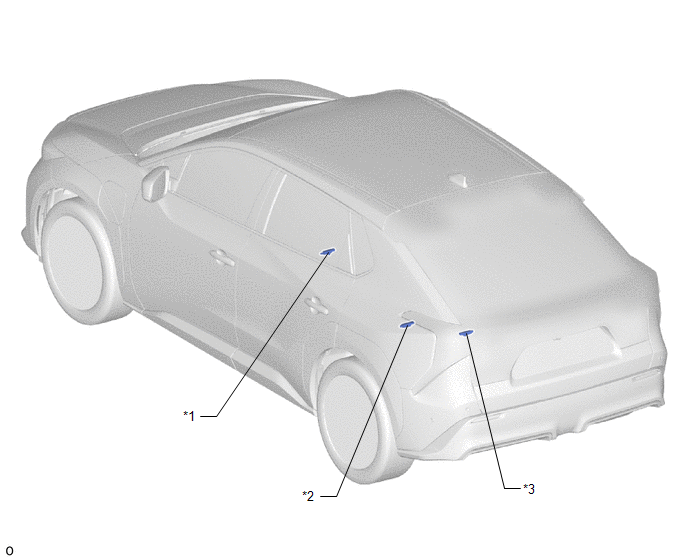

SCHEMA
|
*1 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 1 (PLANCHER AVANT) |
*2 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 2 (PLANCHER ARRIERE) |
|
*3 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 3 (INTERIEUR DU COMPARTIMENT A BAGAGES) |
- | - |

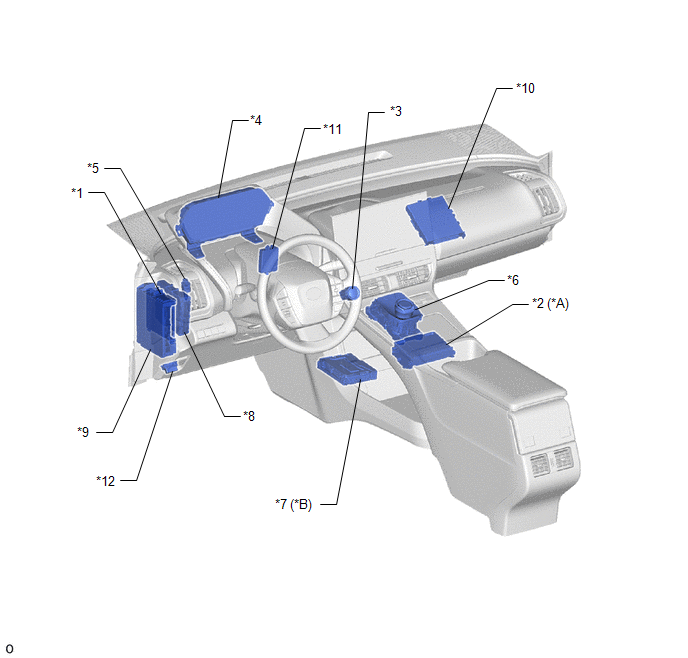

SCHEMA
|
*a | Avec système de charge à distance |
*b | Avec service de connexion à distance |
|
*1 | ECU DE CARROSSERIE PRINCIPAL (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*2 | ENSEMBLE DE SOCLE POUR CHARGEUR A DISTANCE MOBILE |
|
*3 | CONTACTEUR D'ALIMENTATION |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN DE SECURITE |
|
*5 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*6 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER (ECU DE COMMANDE DE CHANGEMENT DE VITESSE) |
|
*7 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
*8 | ECU DE COMMANDE EV |
|
*9 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - RELAIS ACC - Relais IGR N° 1 - Relais IGR N° 2 - FUSIBLE AM2 - FUSIBLE STOP - FUSIBLE ECU-ACC - FUSIBLE D'ECU-IGR N° 1 - FUSIBLE ECU-IGR N° 2 |
*10 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*11 | BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) |
*12 | DLC3 |
