EMPLACEMENT DES PIECES

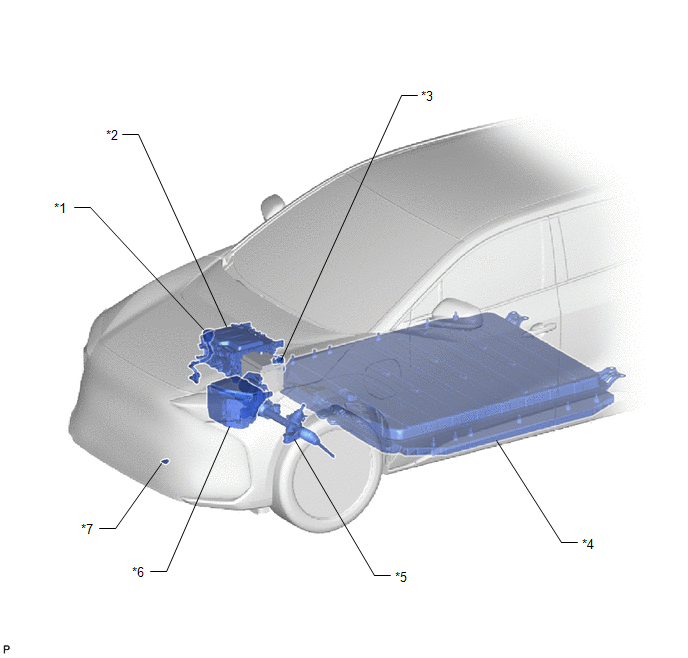

SCHEMA
|
*1 | CABLE DE CLIMATISATION HV |
*2 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE |
|
*3 | ENSEMBLE DE CAPTEUR D'ETAT DE BATTERIE |
*4 | ENSEMBLE DE BATTERIE D'ALIMENTATION EV - ENSEMBLE D'ECU DE LA BATTERIE |
|
*5 | ECU DE DIRECTION ASSISTEE (ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE) |
*6 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - Relais A/C - FUSIBLE A/C N° 1 - FUSIBLE A/C N° 2 - FUSIBLE HTR - FUSIBLE ECU-IGP N° 2 - FUSIBLE FOOT HTR D (avec chauffage de radiateur) - FUSIBLE FOOT HTR P (avec chauffage de radiateur) |
|
*7 | CAPTEUR DE TEMPERATURE D'HABITACLE (ENSEMBLE DE THERMISTANCE) |
- | - |

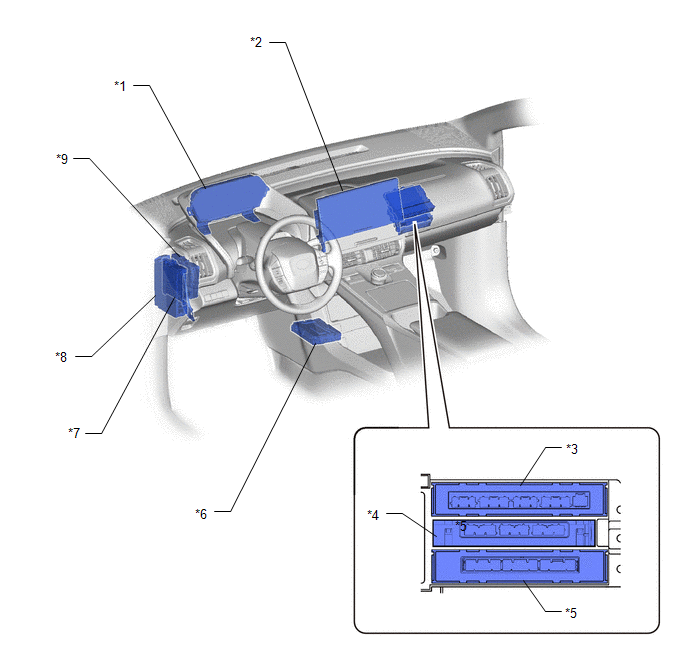

SCHEMA
|
*1 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*2 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
|
*3 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*4 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*5 | ENSEMBLE D'ECU DE GESTION THERMIQUE |
*6 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*8 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
|
*9 | ECU DE COMMANDE EV |
- | - |

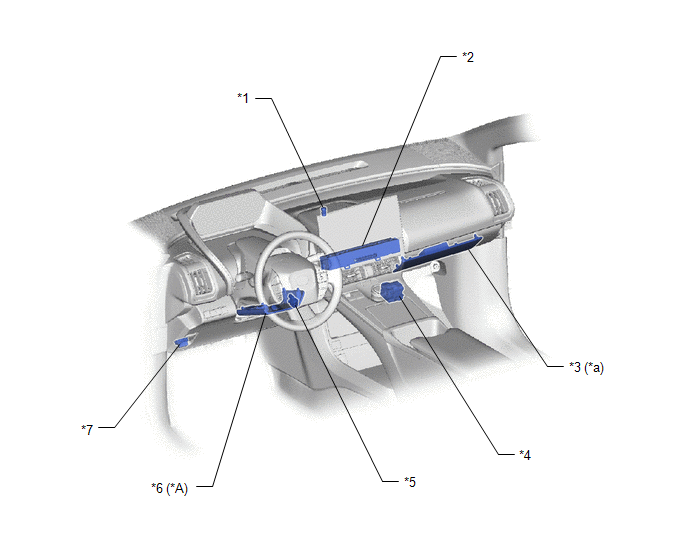

SCHEMA
|
*a | Avec chauffage radiant |
- | - |
|
*1 | CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE |
*2 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
|
*3 | ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1 |
*4 | CONTACTEUR DE MODE ECO (ENSEMBLE DE COMODO) |
|
*5 | THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE DE L'HABITACLE) |
*6 | ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 2 |
|
*7 | DLC3 |
- | - |

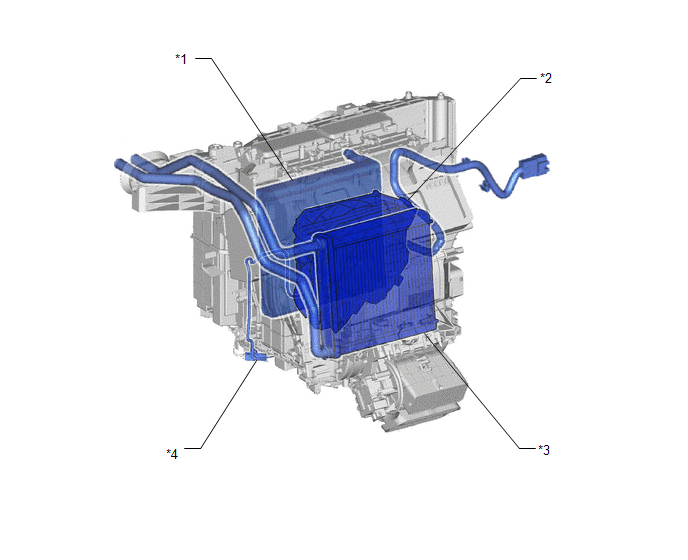

SCHEMA
|
*1 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
*2 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
|
*3 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
*4 | CAPTEUR DE TEMPERATURE D'EVAPORATEUR (THERMISTANCE DE REFROIDISSEUR N° 1) |

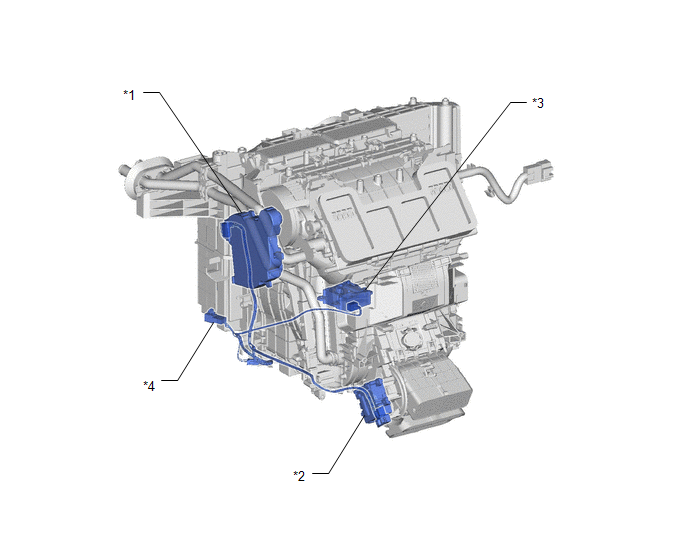

SCHEMA
|
*1 | SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
*2 | SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 2 |
|
*3 | SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 5 |
*4 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |

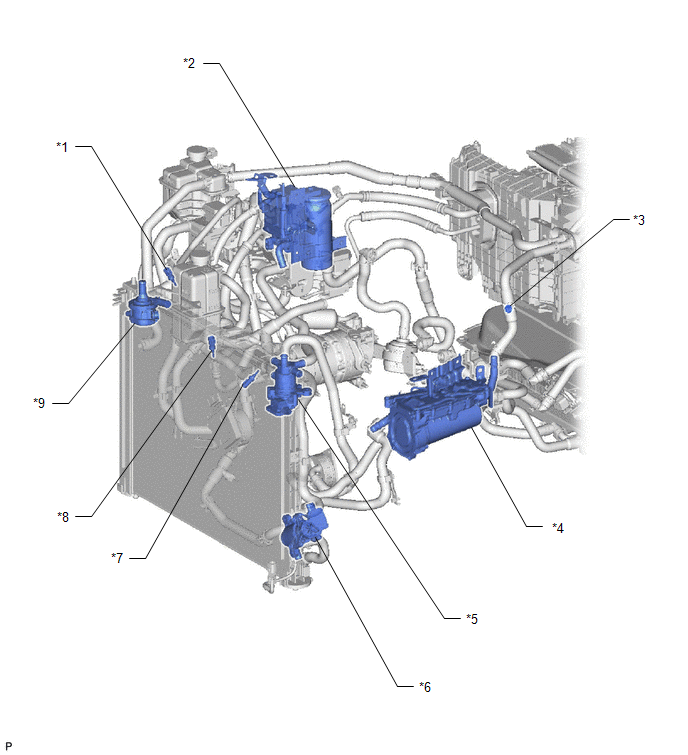

SCHEMA
|
*1 | CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DE SORTIE DE RADIATEUR (CAPTEUR DE TEMPERATURE D'EAU N° 2) |
*2 | ENSEMBLE DE CONDENSEUR |
|
*3 | CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DE CLIMATISATION (CAPTEUR DE TEMPERATURE D'EAU) |
*4 | SOUS-ENSEMBLE DE RECHAUFFEUR ELECTRIQUE |
|
*5 | SOUPAPE DE COMMANDE D'EAU |
*6 | SOUPAPE D'EAU DE CHAUFFAGE |
|
*7 | CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DE SORTIE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE D'EAU) |
*8 | CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DE SORTIE DE BATTERIE (CAPTEUR DE TEMPERATURE D'EAU N° 3) |
|
*9 | ENSEMBLE DE POMPE DE CHAUFFAGE |
- | - |

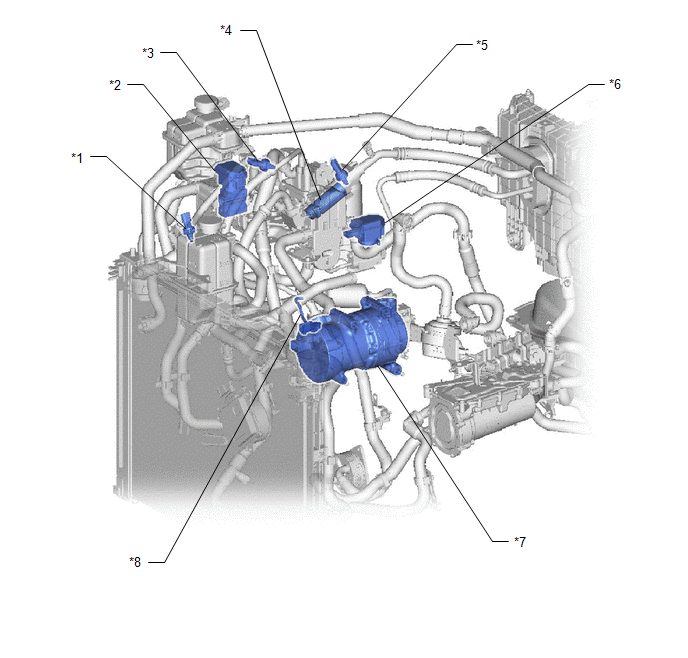

SCHEMA
|
*1 | CAPTEUR DE TEMPERATURE ET DE PRESSION DE REFRIGERANT DE SORTIE DE BATTERIE (CAPTEUR DE REFRIGERANT) |
*2 | DETENDEUR DE REFROIDISSEUR N° 2 |
|
*3 | CAPTEUR DE PRESSION DE CLIMATISATION |
*4 | SOUS-ENSEMBLE DE REGULATEUR DE PRESSION |
|
*5 | CAPTEUR DE TEMPERATURE ET DE PRESSION DE REFRIGERANT DE SORTIE D'EVAPORATEUR (CAPTEUR DE REFRIGERANT) |
*6 | DETENDEUR DE REFROIDISSEUR |
|
*7 | ENSEMBLE DE COMPRESSEUR AVEC MOTEUR |
*8 | CAPTEUR DE SORTIE DE REFRIGERANT (ENSEMBLE DE THERMISTANCE DE CLIMATISATION N° 1) |
