EMPLACEMENT DES PIECES

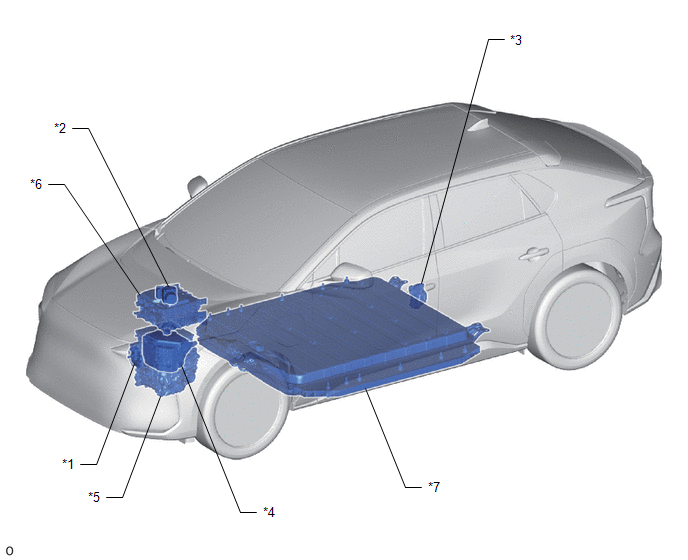

SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE - ECU D'ACTIONNEUR DE CHANGEMENT DE VITESSE - CAPTEUR D'ANGLE DE ROTATION - ACTIONNEUR (MOTEUR) |
*2 | ENSEMBLE D'ACTIONNEUR DE FREINS - ECU DE CONTROLE DE DERAPAGE N°2 |
|
*3 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR |
*4 | BLOC DE RELAIS DE COMPARTIMENT AVANT |
|
*5 | ENSEMBLE D'ESSIEU ELECTRIQUE AVANT - ENSEMBLE DE BOITE-PONT EV AVEC MOTEUR |
*6 | ENSEMBLE D'UNITE DE CONVERTISSEUR ELECTRIQUE (ESU) |
|
*7 | ENSEMBLE DE BATTERIE D'ALIMENTATION EV - ENSEMBLE D'ECU DE LA BATTERIE |
- | - |
SCHEMA
|
*a | Sans stationnement avancé (commande à distance) |
- | - |
|
*1 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER - ECU DE COMMANDE DE CHANGEMENT DE VITESSE - CONTACTEUR DE POSITION P - ENSEMBLE DE LEVIER DE CHANGEMENT DE VITESSE - CAPTEUR DE CHANGEMENT DE VITESSE |
*2 | ALIMENTATION DE COMMANDE DE CHANGEMENT DE VITESSE |
|
*3 | ENSEMBLE DE BOITIER DE DISTRIBUTION D'ELECTRIQUE |
*4 | ECU DE COMMANDE EV |
|
*5 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*6 | DLC3 |
|
*7 | ENSEMBLE DE CONTACTEUR DES FEUX DE STOP |
*8 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
SCHEMA
|

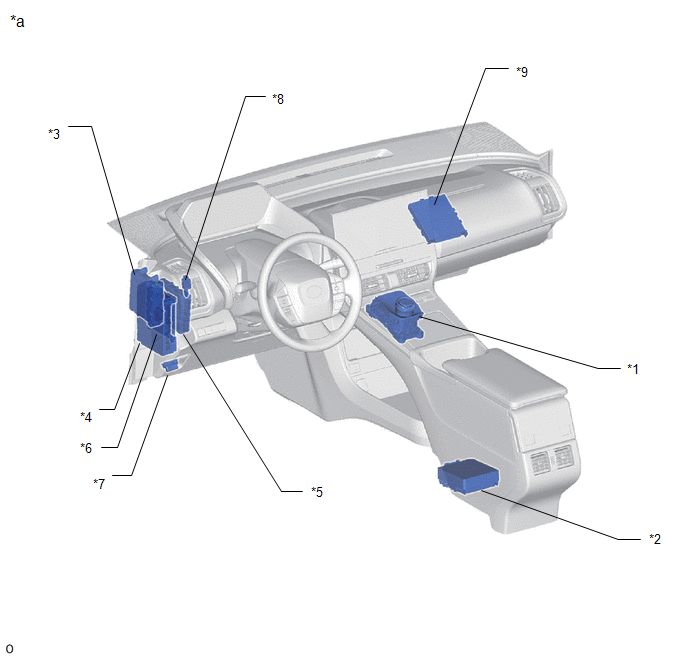

*a | Avec stationnement avancé (commande à distance) |
- | - |
|
*1 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER - ECU DE COMMANDE DE CHANGEMENT DE VITESSE - CONTACTEUR DE POSITION P - ENSEMBLE DE LEVIER DE CHANGEMENT DE VITESSE - CAPTEUR DE CHANGEMENT DE VITESSE |
*2 | ALIMENTATION DE COMMANDE D'INTEGRATION |
|
*3 | ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE |
*4 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE |
|
*5 | ECU DE COMMANDE EV |
*6 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
|
*7 | DLC3 |
*8 | ENSEMBLE DE CONTACTEUR DES FEUX DE STOP |
|
*9 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
- | - |
Mesures De Precaution
Schema Du SystemeVerification Sur Vehicule
VERIFICATION SUR VEHICULE PROCÉDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP (a) Débrancher le connecteur de l'ensemble de contacteur des feux de stop.
(1) Mesurer le connecteur de tension et de résistance côté faisceau de câbles selon la(es) valeur(s) indiquée(s) dans le ta ...
