EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR DROIT - ENROULEUR DE RETROVISEUR EXTERIEUR DROIT |
*2 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR GAUCHE - ENROULEUR DE RETROVISEUR EXTERIEUR GAUCHE |
|
*3 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE N°2 |
*4 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE - ECU DE DIRECTION ASSISTEE |

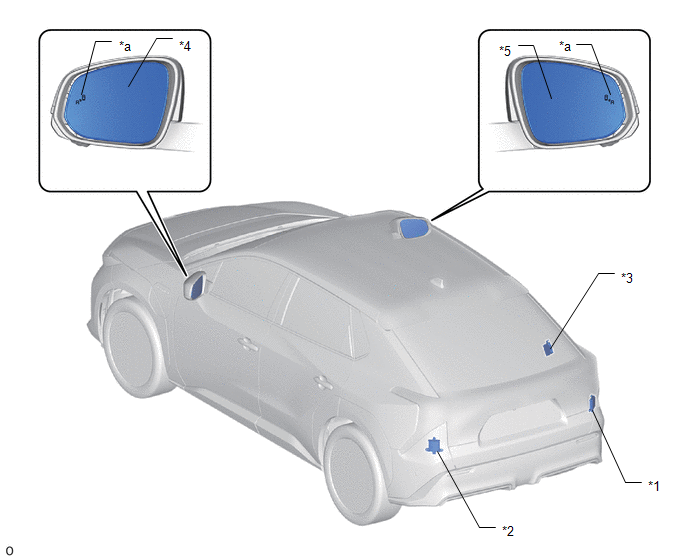

SCHEMA
|
*1 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B) |
*2 | CAPTEUR GAUCHE DE MONITEUR D'ANGLE MORT (A) |
|
*3 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
*4 | RETROVISEUR EXTERIEUR GAUCHE |
|
*5 | RETROVISEUR EXTERIEUR DROIT |
- | - |
|
*a | INDICATEUR DE RETROVISEUR EXTERIEUR |
- | - |

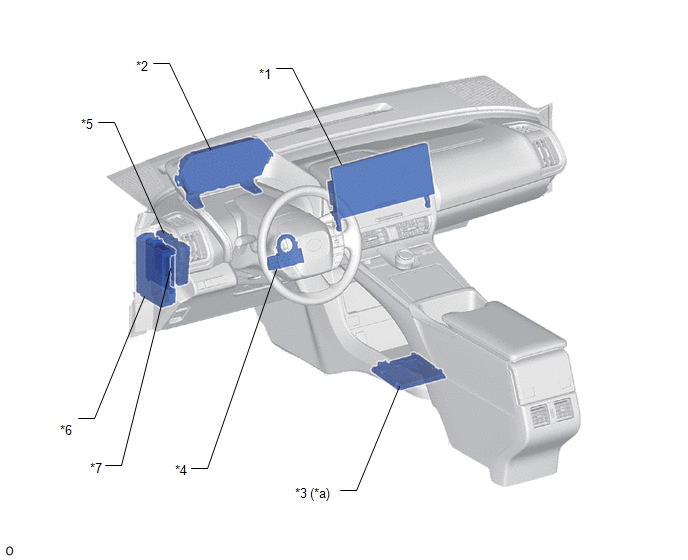

SCHEMA
|
*a | Avec système de moniteur de vision panoramique |
- | - |
|
*1 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN D'INFORMATION D'AIDE A LA CONDUITE - AFFICHAGE MULTIFONCTION |
|
*3 | ECU D'AIDE AU STATIONNEMENT |
*4 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*5 | ECU DE COMMANDE EV |
*6 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE +BA N° 2 |
|
*7 | ECU DE LA CARROSSERIE PRINCIPAL (ECU DE LA CARROSSERIE DU RESEAU MULTIPLEX) |
- | - |
Mesures De Precaution
Schema Du SystemeDepose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation, ou enregistrement) qui doivent être effectuées après la dépose, la repose, ou le remplacement des pièces durant dépose/repose d'ECU du portail d'accès au réseau, sont indiquà ...
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEMONTAGE)
Procédure N° de référence
1 AXE DE BOUCHON D'ENTREE DE CHARGE SUPERIEUR
-
- -
2 CAPUCHON D'ENTREE DE CHARGE SUPERIEUR
- -
- ...
Bornes De L'ecu
BORNES DE L'ECU
*a ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) avec 3 connecteurs
- -
*1 Ensemble de boîtier de distribution d'énergie
*2 ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)
*a ECU ...
