VERIFICATION

PROCÉDURE

1. VERIFIER LE CAPTEUR A ULTRASONS CENTRAL AVANT (pour côté gauche)

(a) Vérifier la résistance.

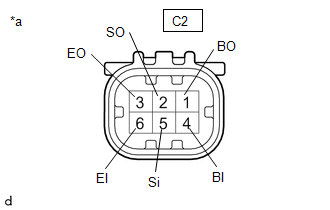

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(C2) Cliquer sur Location & Routing(C2) Cliquer sur Connector(C2) Cliquer sur Connector(C2) Branchement du tester Condition Condition spécifiée C2-4 (BI) - C2-6 (EI) Toujours 10 kΩ ou plus C2-4 (BI) - C2-1 (BO) Toujours En dessous de 1 Ω C2-5 (SI) - C2-2 (SO) Toujours En dessous de 15 Ω C2-6 (EI) - C2-3 (EO) Toujours En dessous de 1 Ω

*a Pièce constitutive sans faisceau de câbles branché (Capteur à ultrasons central avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons avant central.

2. VERIFIER LE CAPTEUR A ULTRASONS CENTRAL AVANT (pour côté droit)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(C3) Cliquer sur Location & Routing(C3) Cliquer sur Connector(C3) Cliquer sur Connector(C3) Branchement du tester Condition Condition spécifiée C3-4 (BI) - C3-6 (EI) Toujours 10 kΩ ou plus C3-4 (BI) - C3-1 (BO) Toujours En dessous de 1 Ω C3-5 (SI) - C3-2 (SO) Toujours En dessous de 15 Ω C3-6 (EI) - C3-3 (EO) Toujours En dessous de 1 Ω

*a Pièce constitutive sans faisceau de câbles branché (Capteur à ultrasons central avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons avant central.

3. VERIFIER LE CAPTEUR A ULTRASONS D'ANGLE AVANT (pour côté gauche)

(a) Vérifier la résistance.

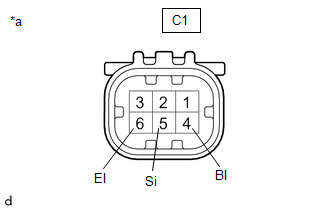

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(C1) Cliquer sur Location & Routing(C1) Cliquer sur Connector(C1) Cliquer sur Connector(C1) Branchement du tester Condition Condition spécifiée C1-4 (BI) - C1-6 (EI) Toujours 10 kΩ ou plus C1-4 (BI) - C1-[1] Toujours En dessous de 1 Ω C1-5 (SI) - C1-[2] Toujours En dessous de 15 Ω C1-6 (EI) - C1-[3] Toujours En dessous de 1 Ω

*a Pièce constitutive sans faisceau de câbles branché (Capteur à ultrasons d'angle avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons avant.

4. VERIFIER LE CAPTEUR A ULTRASONS D'ANGLE AVANT (pour côté droit)

(a) Vérifier la résistance.

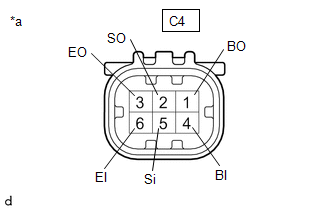

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(C4) Cliquer sur Location & Routing(C4) Cliquer sur Connector(C4) Cliquer sur Connector(C4) Branchement du tester Condition Condition spécifiée C4-4 (BI) - C4-6 (EI) Toujours 10 kΩ ou plus C4-4 (BI) - C4-1 (BO) Toujours En dessous de 1 Ω C4-5 (SI) - C4-2 (SO) Toujours En dessous de 15 Ω C4-6 (EI) - C4-3 (EO) Toujours En dessous de 1 Ω

*a Pièce constitutive sans faisceau de câbles branché (Capteur à ultrasons d'angle avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons avant.

5. VERIFIER LE CAPTEUR A ULTRASONS LATERAL AVANT (pour côté gauche)

(a) Vérifier la résistance.

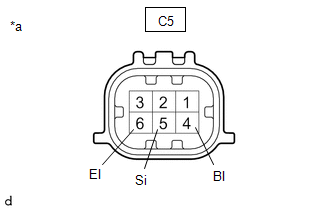

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(C5) Cliquer sur Location & Routing(C5) Cliquer sur Connector(C5) Cliquer sur Connector(C5) Branchement du tester Condition Condition spécifiée C5-4 (BI) - C5-6 (EI) Toujours 10 kΩ ou plus C5-4 (BI) - C5-[1] Toujours En dessous de 1 Ω C5-5 (SI) - C5-[2] Toujours En dessous de 15 Ω C5-6 (EI) - C5-[3] Toujours En dessous de 1 Ω

*a Pièce constitutive sans faisceau de câbles connecté (capteur à ultrasons latéral avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons latéral avant.

6. VERIFIER LE CAPTEUR A ULTRASONS LATERAL AVANT (pour côté droit)

(a) Vérifier la résistance.

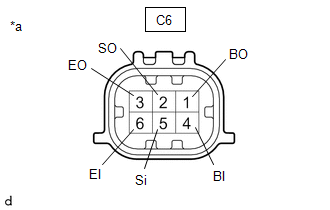

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(C6) Cliquer sur Location & Routing(C6) Cliquer sur Connector(C6) Cliquer sur Connector(C6) Branchement du tester Condition Condition spécifiée C6-4 (BI) - C6-6 (EI) Toujours 10 kΩ ou plus C6-4 (BI) - C6-1 (BO) Toujours En dessous de 1 Ω C6-5 (SI) - C6-2 (SO) Toujours En dessous de 15 Ω C6-6 (EI) - C6-3 (EO) Toujours En dessous de 1 Ω

*a Pièce constitutive sans faisceau de câbles connecté (capteur à ultrasons latéral avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons latéral avant.
