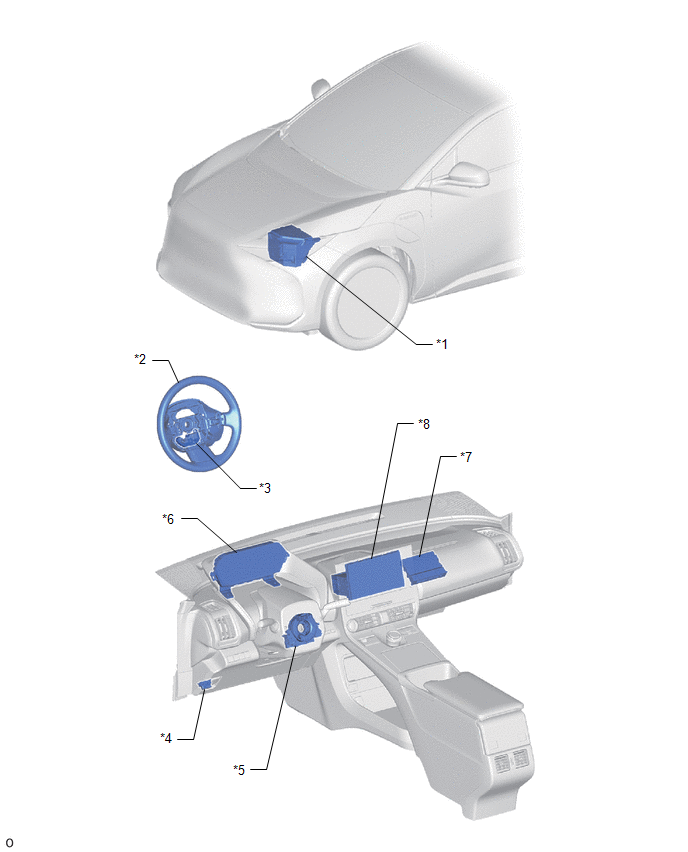

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE STRG HTR | *2 |
ENSEMBLE DE VOLANT - UNITE DE CHAUFFAGE DE VOLANT |
|
*3 | DISPOSITIF DE COMMANDE DE VOLANT CHAUFFE (ECU DE DIRECTION DU RESEAU MULTIPLEX) |
*4 | DLC3 |
|
*5 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*7 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*8 | ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
