EMPLACEMENT DES PIECES

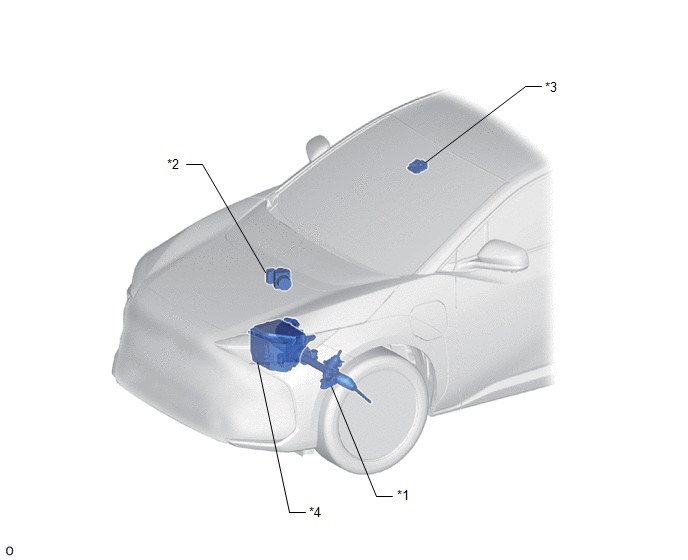

SCHEMA
|
*1 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE - ECU DE DIRECTION ASSISTEE - MOTEUR DE DIRECTION ASSISTEE - CAPTEUR DE COUPLE |
*2 | ENSEMBLE D'ACTIONNEUR DE FREINS - ECU DE CONTROLE DE DERAPAGE N°2 |
|
*3 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
*4 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - FUSIBLE EPS N° 1 |

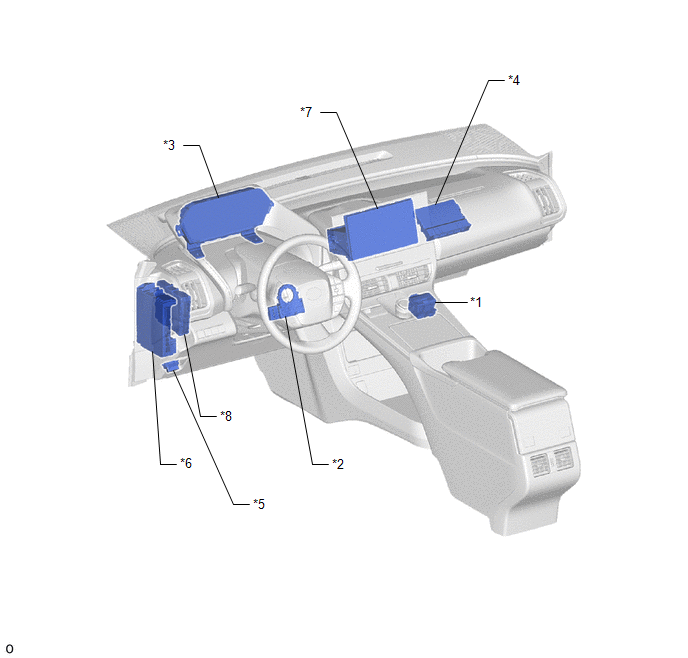

SCHEMA
|
*1 | ENSEMBLE DE COMODO - CONTACTEUR DE SELECTION DE MODE D'ENTRAINEMENT |
*2 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*3 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*4 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
|
*5 | DLC3 |
*6 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE EPS-IGR |
|
*7 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
*8 | ECU DE COMMANDE EV |
