Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

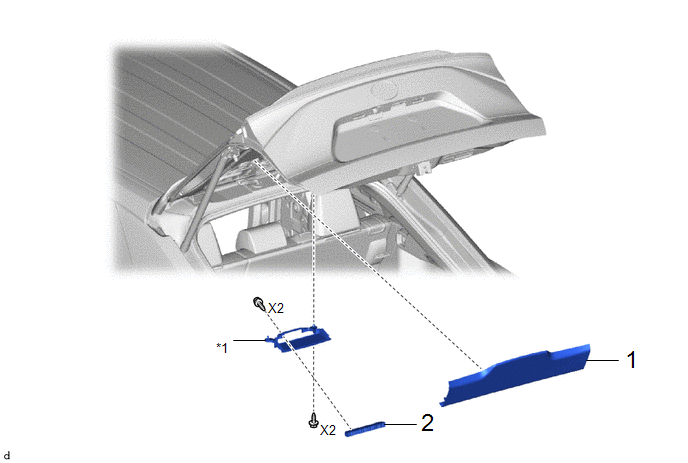

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
2 | ENSEMBLE DE FEU DE STOP SURELEVE |
81570 | - |
- | - |
|
*1 | SUPPORT DE FEU STOP SURELEVE |
- | - |
PROCÉDURE
1. DEPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
Cliquer ici
.gif)

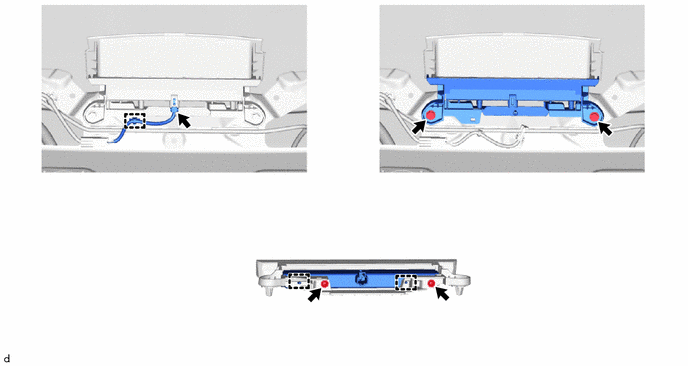

2. DEPOSER L'ENSEMBLE DE FEU DE STOP SURELEVE
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE FEU STOP SURELEVE
(a) Vérifier l'ensemble de feu stop surélevé.

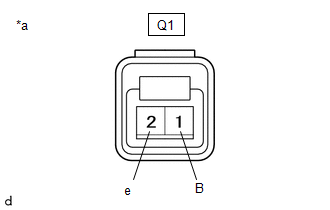

| (1) Appliquer la tension de batterie auxiliaire à l'ensemble de feu stop surélevé et s'assurer que l'éclairage s'allume. OK.: Cliquer sur Location & Routing(Q1) Cliquer sur Location & Routing(Q1) Cliquer sur Connector(Q1) Cliquer sur Connector(Q1)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu de stop surélevé.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE FEU DE STOP SURELEVE |
81006 | - |
- | - |
|
2 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
*1 | SUPPORT DE FEU STOP SURELEVE |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE FEU DE STOP SURELEVE
2. REPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
PosePose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
