Pieces Constitutives
PIECES CONSTITUTIVES

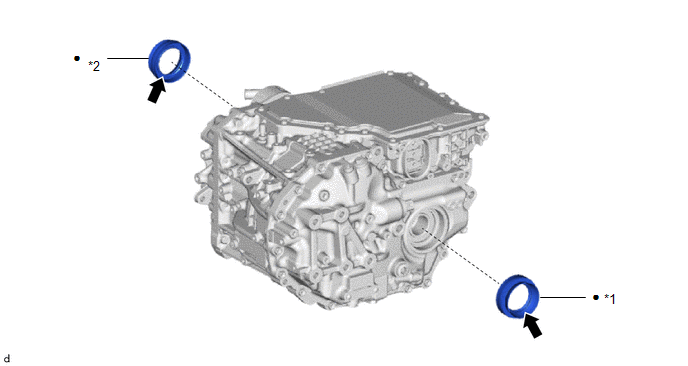

SCHEMA
|
*1 | BAGUE D'ETANCHEITE D'ARBRE DE ROUE ARRIERE GAUCHE |
*2 | BAGUE D'ETANCHEITE D'ARBRE DE ROUE ARRIERE DROITE |
|
● | Pièce non réutilisable |
.png) |
Graisse MP |
Remplacement
REMPLACEMENT
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE ARRIERE
Cliquer ici
.gif)

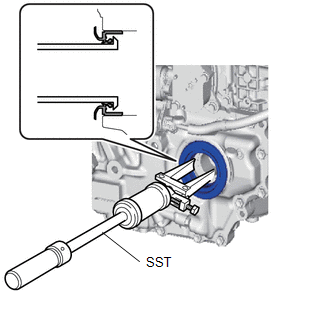

2. DEPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE ARRIERE GAUCHE
| (a) A l'aide du SST, déposer la bague d'étanchéité d'arbre de roue arrière gauche de l'ensemble de boîte-pont arrière avec moteur et inverseur. SST: 09308-00010 REMARQUE: Veiller à ne pas endommager l'ensemble de boîte-pont arrière avec moteur et inverseur. |
|

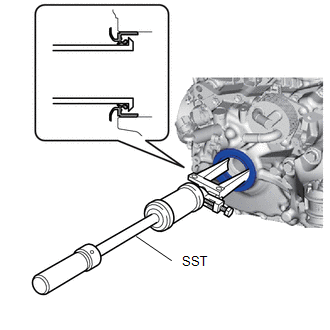

3. DEPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE ARRIERE DROITE
| (a) A l'aide du SST, déposer la bague d'étanchéité d'arbre de roue arrière droite de l'ensemble de boîte-pont arrière avec moteur et inverseur. SST: 09308-00010 REMARQUE: Veiller à ne pas endommager l'ensemble de boîte-pont arrière avec moteur et inverseur. |
|

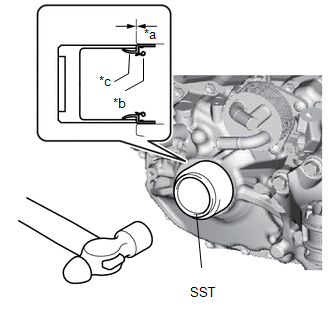

4. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE ARRIERE DROITE
(a) Enduire la lèvre d'une bague d'étanchéité d'arbre de roue arrière droite neuve d'une petite quantité de graisse MP.
(b) A l'aide du SST et d'un marteau, reposer la bague d'étanchéité d'arbre de roue arrière droite sur l'ensemble de boîte-pont arrière avec moteur et inverseur.
SST: 09506-42020
Profondeur standard:
-0,5 à 0,5 mm (-0,0196 à 0,0196 po)
|
*a | Profondeur |
|
*b | Lèvre intérieure |
|
*c | Lèvre extérieure |
.png)
|

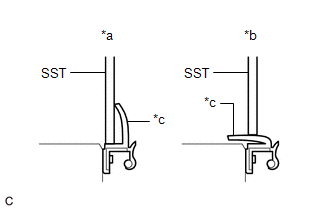

*a | Correct(e) |
|
*b | Incorrect(e) |
|
*c | Lèvre extérieure |

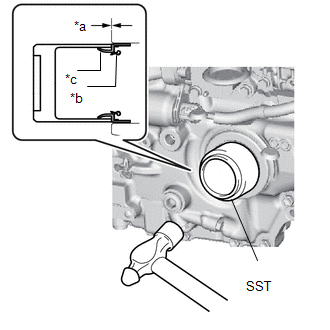

5. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE ARRIERE GAUCHE
(a) Enduire la lèvre d'une bague d'étanchéité d'arbre de roue arrière gauche neuve avec une petite quantité de graisse MP.
(b) A l'aide du SST et d'un marteau, reposer la bague d'étanchéité d'arbre de roue arrière gauche sur l'ensemble de boîte-pont arrière avec moteur et inverseur.
SST: 09506-42020
Profondeur standard:
-0,5 à 0,5 mm (-0,0196 à 0,0196 po)
|
*a | Profondeur |
|
*b | Lèvre intérieure |
|
*c | Lèvre extérieure |
|
*a | Correct(e) |
|
*b | Incorrect(e) |
|
*c | Lèvre extérieure |
6. REPOSER L'ENSEMBLE D'ARBRE DE ROUE ARRIERE
Cliquer ici
