DESCRIPTION
Le détendeur de refroidisseur n° 2 et l'ensemble d'ECU de gestion thermique communiquent via la ligne de communication LIN.
Ce DTC est enregistré si les informations de communication sont coupées ou si des informations anormales sont reçues.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Mémoire |
|---|---|---|---|---|
|
P0D1A87 |
Message manquant du détendeur électrique de batterie hybride/EV |
Condition de diagnostic:
|
|
Mémorisé(s) |
Tableau de combinaison de condition de détection de DTC
|
Condition du véhicule |
|||
|---|---|---|---|
|
Séquence 1 |
Séquence 2 |
||
|
Condition de diagnostic |
Contacteur d'allumage en position ON |
○ |
○ |
|
Etat du dysfonctionnement |
Erreur dans la ligne de communication entre l'ensemble d'ECU de gestion thermique et le détendeur de refroidisseur n° 2 |
○ |
- |
|
Coupure dans la ligne de communication entre l'ensemble d'ECU de gestion thermique et le détendeur de refroidisseur n° 2 |
- |
○ |
|
|
Durée de détection |
De façon continue pendant 10 secondes minimum |
De façon continue pendant 10 secondes minimum |
|
|
Compteur de trajet |
1 cycle(s) |
1 cycle(s) |
|
CONSEIL:
Si les conditions d'une de ces séquences sont détectées, un DTC est enregistré.

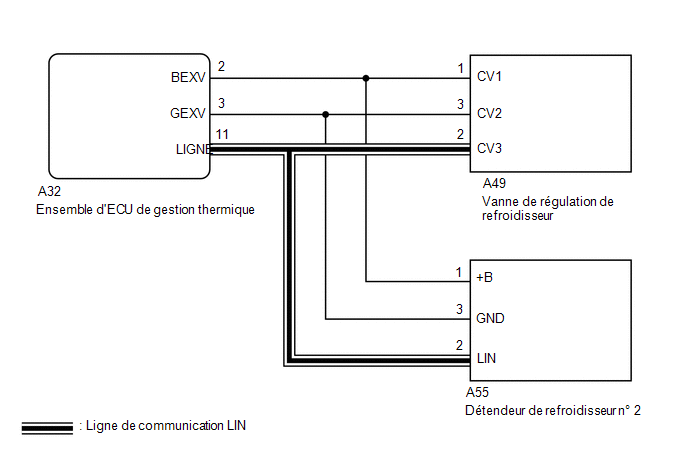

SCHEMA DE CABLAGE
.png)
PROCÉDURE
|
1. |
VERIFIER SI UN DTC EST EMIS |
(a) Vérifier les DTC.
Body Electrical / Air Conditioner / Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Les DTC P0D1A87 et B138787 sont émis |
A |
|
Seul le DTC P0D1A87 est émis |
B |
| B | .gif) |
PASSER AU POINT 5 |
|
|
2. |
VERIFIER SI UN DTC EST EMIS |
(a) Débrancher le connecteur A55 de détendeur de refroidisseur n° 2.
(b) Supprimer les DTC.
Body Electrical / Air Conditioner / Clear DTCs.
(c) Vérifier les DTC.
Body Electrical / Air Conditioner / Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Les DTC P0D1A87 et B138787 sont émis |
A |
|
Seul le DTC P0D1A87 est émis |
B |
| B | |
REMPLACER LE DETENDEUR DE REFROIDISSEUR N° 2 |
|
|
3. |
VERIFIER SI UN DTC EST EMIS |
(a) Brancher le connecteur A55 de détendeur de refroidisseur n° 2.
(b) Débrancher le connecteur A49 du détendeur de refroidisseur.
(c) Supprimer les DTC.
Body Electrical / Air Conditioner / Clear DTCs.
(d) Vérifier les DTC.
Body Electrical / Air Conditioner / Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Les DTC P0D1A87 et B138787 sont émis |
A |
|
Seul le DTC B138787 est émis |
B |
| B | |
REMPLACER LE DETENDEUR DE REFROIDISSEUR |
|
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DETENDEUR DE REFROIDISSEUR N° 2 - ENSEMBLE D'ECU DE GESTION D'ALIMENTATION ELECTRIQUE) |
(a) Débrancher le connecteur A32 de l'ensemble d'ECU de gestion thermique.
(b) Débrancher le connecteur A49 du détendeur de refroidisseur.
(c) Débrancher le connecteur A55 de détendeur de refroidisseur n° 2.
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A32,A55) Cliquer sur Location & Routing(A32,A55) Cliquer sur Connector(A32) Cliquer sur Connector(A32) Cliquer sur Connector(A55) Cliquer sur Connector(A55)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
A32-2 (BEXV) - A55-1 (+B) |
Toujours |
En dessous de 1 Ω |
|
A32-3 (GEXV) - A55-3 (GND) |
Toujours |
En dessous de 1 Ω |
|
A32-11 (LINE) - A55-2 (LIN) |
Toujours |
En dessous de 1 Ω |
|
A32-2 (BEXV) ou A55-1 (+B) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
A32-3 (GEXV) ou A55-3 (GND) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
A32-11 (LINE) ou A55-2 (LIN) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ minimum |
| OK. | |
REMPLACER L'ENSEMBLE D'ECU DE GESTION THERMIQUE |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DETENDEUR DE REFROIDISSEUR N° 2 - ENSEMBLE D'ECU DE GESTION D'ALIMENTATION ELECTRIQUE) |
(a) Débrancher le connecteur A32 de l'ensemble d'ECU de gestion thermique.
(b) Débrancher le connecteur A55 de détendeur de refroidisseur n° 2.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(A32,A55) Cliquer sur Location & Routing(A32,A55) Cliquer sur Connector(A32) Cliquer sur Connector(A32) Cliquer sur Connector(A55) Cliquer sur Connector(A55)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
A32-2 (BEXV) - A55-1 (+B) |
Toujours |
En dessous de 1 Ω |
|
A32-3 (GEXV) - A55-3 (GND) |
Toujours |
En dessous de 1 Ω |
|
A32-11 (LINE) - A55-2 (LIN) |
Toujours |
En dessous de 1 Ω |
| OK. | |
REMPLACER LE DETENDEUR DE REFROIDISSEUR N° 2 |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
