MESURES DE PRECAUTION

MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

REMARQUE:

• Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie auxiliaire.

  Cliquer ici

  CONSEIL:

  En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

  Cliquer ici

MESURES DE PRECAUTION POUR LA DEPOSE, LA REPOSE ET LE REMPLACEMENT DES PIECES CONSTITUTIVES

(a) Après le remplacement de certaines pièces constitutives, il peut être nécessaire de mettre à jour la clé de sécurité de l'ECU

Cliquer ici

(b) Après avoir remplacé l'ECU de contrôle de dérapage N° 2 (ensemble d'actionneurs de freins), effectuez un "Calibration".

Cliquer ici

MESURES DE PRECAUTION RELATIVES A LA RECHERCHE DE PANNES

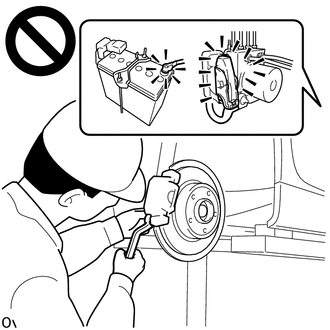

(a) Lors de la vérification des freins arrière, débrancher le connecteur ou débrancher le câble de la borne négative (-) de la batterie auxiliaire afin de couper l'alimentation électrique.

ATTENTION:

• Ne pas effectuer la vérification de frein arrière avec le connecteur ou la borne négative (-) de batterie auxiliaire branché.
• Le piston de frein à disque arrière risque de fonctionner, provoquant un accident où vos mains risqueraient de se retrouver coincées, par exemple.

(b) Lors du débranchement d'un connecteur ou de la dépose d'un fusible ou d'un relais, s'assurer que le contacteur d'allumage a été mis en position OFF, que la pédale de frein n'a pas été enfoncée et que la porte du conducteur a été fermée pendant 4 minutes minimum*.

• *: Le frein de stationnement électrique peut encore fonctionner jusqu'à 60 minutes en fonction de l'état du véhicule après avoir mis le contacteur d'allumage en position OFF, il convient donc de veiller à effectuer les procédures de travail avec le véhicule sur une surface plane.

(c) Si des pièces ont été déposées ou reposées, vérifier les DTC après avoir terminé la repose pour s'assurer que le système fonctionne correctement.

CONSEIL:

Après avoir effectué des procédures de travail telles que la repose, si le témoin de frein de stationnement (rouge) clignote, le frein de stationnement doit être desserré.

MESURES DE PRECAUTION LORS DE LA MANIPULATION

(a) Lorsque le véhicule est incliné pour effectuer un travail après avoir laissé le véhicule en stationnement sur une surface plane, la force de freinage peut ne pas être suffisante. Veiller à tirer à 2 reprises le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) vers le côté verrouillage (2 opérations de verrouillage).

CONSEIL:

• Le système de frein de stationnement électrique détermine la quantité de force utilisée pour actionner le frein de stationnement en fonction de l'angle d'inclinaison détecté par le capteur d'accélération (ensemble d'ECU d'airbag).
• Lorsque le témoin de frein de stationnement est allumé une fois que le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) a été tiré vers le côté verrouillage, le maximum de force de freinage est appliqué si le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) est tiré vers le côté verrouillage de nouveau.

(b) Le témoin de frein de stationnement clignote (rouge) lorsque le contacteur d'allumage est mis en position ON après le remplacement de l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein). Actionner le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) pour éteindre le témoin de frein de stationnement.

PRECAUTIONS A PRENDRE LORS DU REMORQUAGE DE VEHICULES

(a) Pour les précautions de remorquage: cliquer ici

METHODE DE DEVERROUILLAGE FORCE DU FREIN DE STATIONNEMENT

(a) Pour la méthode de déverrouillage forcé du frein de stationnement: cliquer ici
