EMPLACEMENT DES PIECES

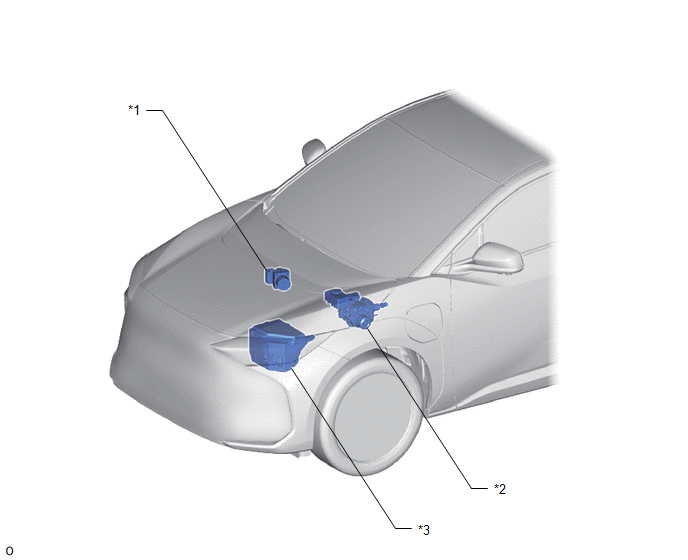

SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE N° 2 |
*2 | ENSEMBLE DE MAITRE-CYLINDRE DE FREIN - ECU DE CONTROLE DE DERAPAGE N° 1 |
|
*3 | BLOC DE RELAIS DE COMPARTIMENT AVANT - FUSIBLE ABS N° 2 | - |
- |

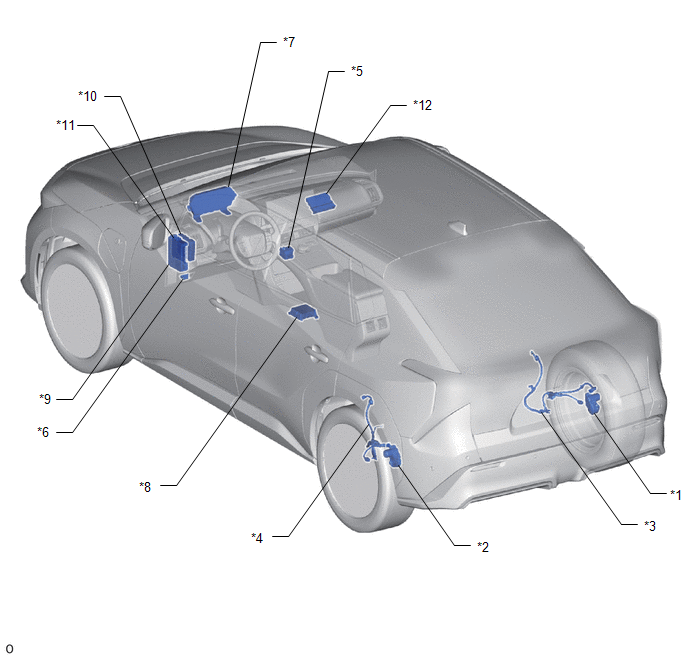

SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT DROIT |
*2 | ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT GAUCHE |
|
*3 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 |
*4 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
|
*5 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE - CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE |
*6 | DLC3 |
|
*7 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*8 | ENSEMBLE D'ECU D'AIRBAG - CAPTEUR D'ACCELERATION |
|
*9 | ENSEMBLE DE BOITE DE DISTRIBUTION D'ENERGIE - FUSIBLE ECU-IGR N° 3 |
*10 | ECU DE COMMANDE EV |
|
*11 | ECU DE CORPS PRINCIPAL (ECU DE L'ORGANISME DE RESEAU MULTIPLEX) |
*12 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
Mesures De Precaution
Schema Du SystemeEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*a Pour 2WD
*b Pour AWD
*1 CAPTEUR DE VITESSE AVANT DROIT
*2 SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT DROIT
- ROTOR DE CAPTEUR DE VITESSE AVANT DROIT
*3 CAPTEUR DE VITESSE AVANT GAUCHE
*4 SOUS-ENSEMBLE DE MOYEU D' ...
Tension du circuit de capteur de tension d'alimentation électrique/de charge en dessous du seuil
DESCRIPTION
L'ECU de commande de charge plug-in utilise le capteur de tension DC (capteur de tension d'entrée de charge rapide DC) pour contrôler la tension entre les relais DC DCRB (côté +) et DCRG (côté -).
Lorsqu'un dysfonctionnement est détect&eacu ...
Mise Au Rebut
MISE AU REBUT MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Avant d'effectuer le déploiement préalable à la mise au rebut de toute pièce SRS, passer en revue et suivre attentivement tous les règlements en vigueur sur l'environnement et les matières dangereuses. Le déploiement précé ...
