Toyota bZ4X - Manuel de réparation (2021-2024): Mode d'arrêt de communication d'ECU de phare gauche

DESCRIPTION

Objet de la détection	Symptôme	Zone incriminée
Mode d'arrêt de communication de l'ECU de phare gauche	L'arrêt de la communication pour "Headlight Control" s'affiche sur l'écran "Communication Bus Check" du GTS. Cliquer ici	Ligne secondaire ou connecteur du sous-ensemble d'ECU de phare gauche Circuit d'alimentation électrique du sous-ensemble d'ECU de phare gauche Circuit de masse du sous-ensemble d'ECU de phare gauche Sous-ensemble d'ECU de phare gauche ECU d'intégration d'alimentation électrique de semi-conducteur

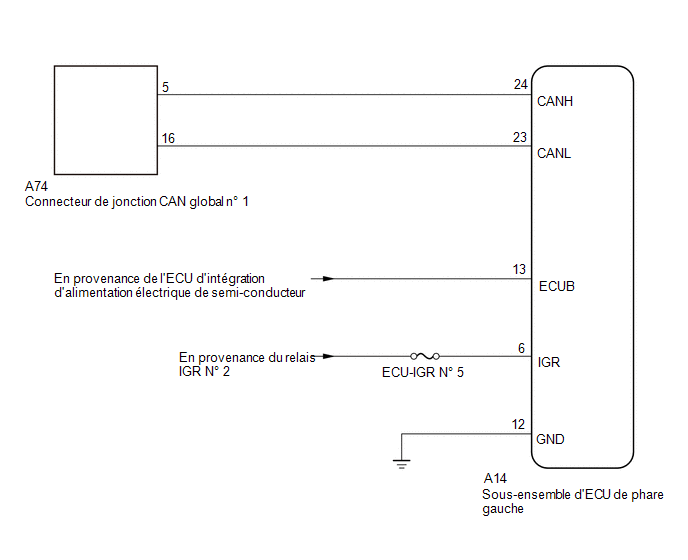

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Lors de la période test de confirmation, respecter toutes les limitations de vitesse et le code de la route.

REMARQUE:

• Etant donné que l'ordre de diagnostic est important pour permettre un bon diagnostic, veiller à procéder à la recherche de pannes en utilisant la section "Comment utiliser la recherche de pannes" lorsque des DTC relatifs au système de communication CAN sont émis.

  Cliquer ici

• Avant de mesurer la résistance du bus CAN, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie auxiliaire et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
• Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie.

  Cliquer ici

• En cas de débranchement et de rebranchement de la batterie auxiliaire.

  CONSEIL:

  En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

  Cliquer ici

• Certaines pièces doivent être initialisées et réglées lors du remplacement ou la dépose et repose des pièces.

  Cliquer ici

• Après avoir effectué les réparations, exécuter la procédure de vérification des DTC et s'assurer que les DTC ne sont pas à nouveau émis.

  Procédure de vérification DTC: mettre le contacteur d'allumage sur ON et attendre 1 minute ou plus. Puis faire fonctionner le système incriminé potentiel et conduire le véhicule à une vitesse minimum de 60 km/h (37 mi/h) pendant 5 minutes minimum.

• Après la réparation, effectuer la vérification du bus CAN, et s'assurer que toutes les ECU et tous les capteurs branchés sur le système de communication CAN s'affichent comme normaux.

  Cliquer ici

• Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.

CONSEIL:

• Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
• Lorsqu'un connecteur est débranché, s'assurer que les bornes et le corps de connecteur ne sont pas fissurés, déformés ou corrodés.

PROCÉDURE

1.	RECHERCHER UNE EVENTUELLE COUPURE DE CIRCUIT DANS LES LIGNES DU BUS CAN (LIGNE SECONDAIRE DU SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE)

(a) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(b) Débrancher le connecteur A14 du sous-ensemble d'ECU de phare gauche.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A14) Cliquer sur Location & Routing(A14) Cliquer sur Connector(A14) Cliquer sur Connector(A14)

Branchement du tester	Condition	Condition spécifiée
A14-24 (CANH) - A14-23 (CANL)	Câble débranché de la borne négative (-) de la batterie auxiliaire	54 à 69 Ω

NON OK

REPARER OU REMPLACER LES LIGNES SECONDAIRES CAN OU LE CONNECTEUR (SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE)

OK.

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A14) Cliquer sur Location & Routing(A14) Cliquer sur Connector(A14) Cliquer sur Connector(A14)

Branchement du tester	Condition	Condition spécifiée
A14-12 (GND) - Masse de carrosserie	Câble débranché de la borne négative (-) de la batterie auxiliaire	En dessous de 1 Ω

(b) Rebrancher le câble sur la borne négative (-) de la batterie auxiliaire.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Cliquer sur Location & Routing(A14) Cliquer sur Location & Routing(A14) Cliquer sur Connector(A14) Cliquer sur Connector(A14)

Branchement du tester	Condition	Condition spécifiée
A14-6 (IGR) - Masse de carrosserie	Contacteur d'allumage en position ON	11 à 14 V
A14-13 (ECUB) - Masse de carrosserie	Contacteur d'allumage en position ON	11 à 14 V

OK.

REMPLACER LE SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE

NON OK

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE - ECU D'INTEGRATION ELECTRIQUE DE SEMI-CONDUCTEUR)

(a) Débrancher le connecteur A94 de l'ECU d'intégration d'alimentation électrique de semi-conducteur.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A94,A14) Cliquer sur Location & Routing(A94,A14) Cliquer sur Connector(A94) Cliquer sur Connector(A94) Cliquer sur Connector(A14) Cliquer sur Connector(A14)

Branchement du tester	Condition	Condition spécifiée
A94-1 (L) - A14-13 (ECUB)	Câble débranché de la borne négative (-) de la batterie auxiliaire	En dessous de 1 Ω

OK.

REMPLACER L'ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
