BORNES D'ECU

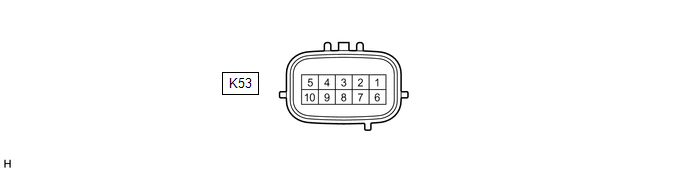

CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B)
|
N° de borne (Symbole) |
Description de la borne | Condition |
Condition spécifiée |
|---|---|---|---|
|
K53-4 (OMIR) - K53-10 (BRGD) |
Source d'alimentation électrique du témoin de rétroviseur extérieur droit |
Indicateur de rétroviseur extérieur droit allumé |
3,5 à 9,5 V |
|
Le témoin de rétroviseur extérieur droit clignote |
Alternant entre 0 et 9,5 V | ||
|
Indicateur de rétroviseur extérieur droit éteint |
En dessous de 1 V | ||
|
K53-5 (BRB) - K53-10 (BRGD) |
Source d'alimentation électrique |
Contacteur d'allumage en position ON |
9 à 16 V |
| K53-10 (BRGD) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 V |

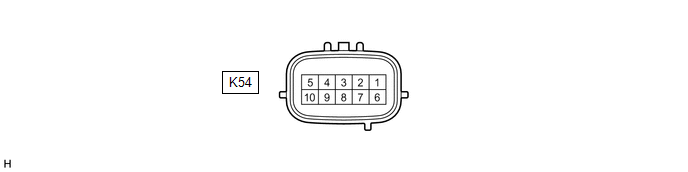

CAPTEUR GAUCHE DE MONITEUR D'ANGLE MORT (A)
|
N° de borne (Symbole) |
Description de la borne | Condition |
Condition spécifiée |
|---|---|---|---|
|
K54-4 (OMIL) - K54-10 (BLGD) |
Source d'alimentation électrique du témoin de rétroviseur extérieur gauche |
Indicateur de rétroviseur extérieur gauche allumé |
3,5 à 9,5 V |
|
Le témoin de rétroviseur extérieur gauche clignote |
Alternant entre 0 et 9,5 V | ||
|
Indicateur de rétroviseur extérieur gauche éteint |
En dessous de 1 V | ||
|
K54-5 (BLB) - K54-10 (BLGD) |
Source d'alimentation électrique |
Contacteur d'allumage en position ON |
9 à 16 V |
| K54-10 (BLGD) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 V |
Tableau Des Symptomes De Problemes
Systeme De DiagnosticComment Proceder A La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL:
*: Utiliser le GTS. PROCÉDURE
1.
VEHICULE AMENE A L'ATELIER
SUIVANT
2.
ANALYSE DU PROBLEME EXPOSE PAR LE CLIENT
(a) Poser des questions au client et confirmer le problème. Cliquer ici
...
La plage de fonctionnement de verrouillage/déverrouillage à l'ouverture de la porte côté conducteur a diminué
DESCRIPTION Eliminer toutes les causes de non fonctionnement autres que celles des composants du véhicule et des réglages du véhicule. Dans ces conditions, si la plage de fonctionnement d'ouverture de clé numérique est faible, il peut y avoir un dysfonctionnement au niveau de l'ensemble de réc ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
- FUSIBLE STRG HTR *2
ENSEMBLE DE VOLANT - UNITE DE CHAUFFAGE DE VOLANT
*3 DISPOSITIF DE COMMANDE DE VOLANT CHAUFFE (ECU DE DIRECTION DU RESEAU MULTIPLEX)
*4 DLC3
...
