PARAMETRES PERSONNALISABLES
PERSONNALISER LE SYSTEME D'ECLAIRAGE (EXT)
REMARQUE:
CONSEIL:
Les éléments suivants peuvent être personnalisés:
(a) Personnalisation à l'aide du GTS
(1) Sélectionner les menus suivants: Customize Setting / Light Control, Headlight Control, Warning or Illuminated Entry.
(2) Sélectionner le réglage en se reportant au tableau ci-dessous.
Commande d'éclairage|
Affichage du tester | DESCRIPTION |
Par défaut | Réglage |
ECU |
|---|---|---|---|---|
| Tail Remind Buzzer Function |
Fait retentir un signal sonore quand la porte du conducteur est ouverte alors que le contacteur de commande d'éclairage est en position TAIL ou HEAD. |
Activer | $ 00 :Désactiver, $ 01 :Activer |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|
Headlight ON in Conjunction with Wiper Function |
Allume/éteint les feux de croisement sur la base du fonctionnement de l'essuie-glace.*1 |
Activer | $ 00 :Désactiver, $ 01 :Activer |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|

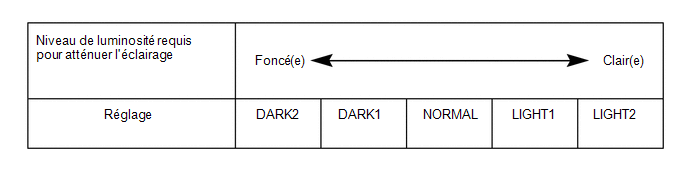

Brightness Level Adjust (Lowering) |
Modifie le niveau de luminosité ambiante pour baisser l'intensité des éclairages tels que les témoins du combiné d'instruments, le témoin A/C et la montre de bord.*A |
Normal | $00:Normal,$01:Dark2,$02:Dark1,$03:Light1,$04:Light2 |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|

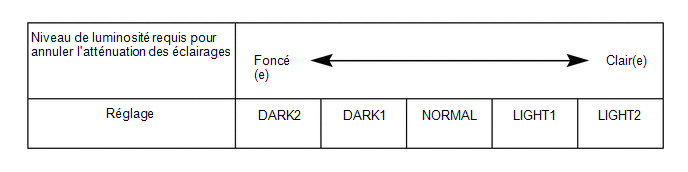

Brightness Level Adjust (Canceling) |
Modifie le niveau de luminosité ambiante requis pour annuler l'atténuation des éclairages tels que les témoins du combiné d'instruments, le témoin A/C et la montre de bord.*B |
Normal | $00:Normal,$01:Dark2,$02:Dark1,$03:Light1,$04:Light2 |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|

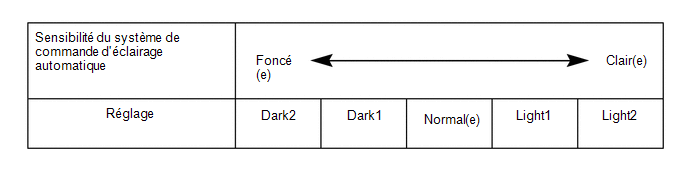

Sensitivity Adjust | Règle la sensibilité du système de commande d'éclairage automatique.*C |
Normal | $01:Dark2,$02:Dark1,$00:Normal,$03:Light1,$04:Light2 |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|
Light Auto OFF Delay Setting |
Maintient les phares allumés pendant un certain temps après la mise en position OFF du contacteur d'allumage et la fermeture de toutes les portes avec les feux de croisement allumés. |
30 s | $00:OFF,$01:30sec,$02:60sec,$03:90sec |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|
DRL Function | Active/désactive la fonction DRL.*2 |
Activer | $ 00 :Désactiver, $ 01 :Activer |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
CONSEIL:
Le réglage de sensibilité peut être difficile à confirmer. Procéder à la vérification en conduisant le véhicule.
|
Affichage du tester | DESCRIPTION |
Par défaut | Réglage |
ECU |
|---|---|---|---|---|
| Lane Change Flashing Times Adjust |
Fonction pour changer le nombre de clignotements de changement de bande de circulation. |
3 | $00:OFF,$01:3,$02:4,$03:5,$04:6,$05:7 |
Ensemble de combiné d'instruments |
|
Affichage du tester | DESCRIPTION |
Par défaut | Réglage |
ECU |
|---|---|---|---|---|
| Exterior Lights ON when Approached Function |
Allume les éclairages de sol de rétroviseur extérieur lorsqu'une clé se trouve dans une des zones de fonctionnement autour des portes. |
Activer | $ 00 :Désactiver, $ 01 :Activer |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|
Exterior Lights ON when Door Unlocked Function |
Allume les éclairages de sol de rétroviseur extérieur lorsque les portes sont déverrouillées avec une clé mécanique ou un émetteur de commande de porte. |
Activer | $ 00 :Désactiver, $ 01 :Activer |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
|
Exterior Lights ON Function |
Modifie la commande d'éclairage de sol de rétroviseur extérieur. |
Activer | $ 00 :Désactiver, $ 01 :Activer |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
(b) Personnalisation à l'aide de l'écran multifonction
(1) Sélectionner les menus suivants:
CONSEIL:
En fonction des caractéristiques du véhicule, il se peut que certains éléments s'affichent pas.
(2) Sélectionner le réglage en se reportant au tableau ci-dessous.
|
Affichage | Par défaut |
Contenu | Réglage |
ECU concernée |
|---|---|---|---|---|

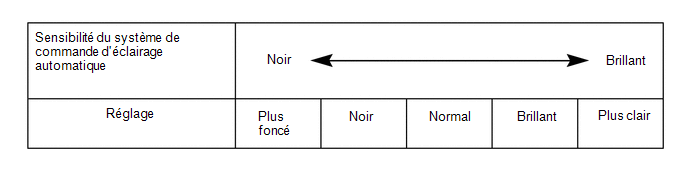

| Sensibilité à l'allumage automatique des phares |
Normal | Règle la sensibilité du système de commande d'éclairage automatique.*A |
Normal, Dark, Darker, Bright ou Brighter |
ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
CONSEIL:
Le réglage de sensibilité est difficile à confirmer. Procéder à la vérification en conduisant le véhicule.
