PIECES CONSTITUTIVES

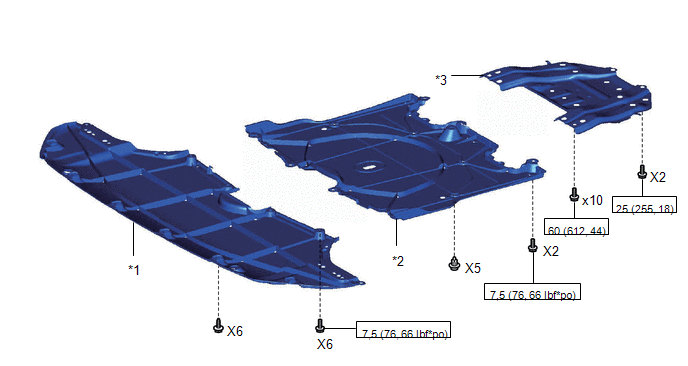

SCHEMA
|
*1 | SABOT DE PROTECTION DE MOTEUR N° 1 |
*2 | SABOT DE PROTECTION DE MOTEUR N° 2 |
|
*3 | SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |

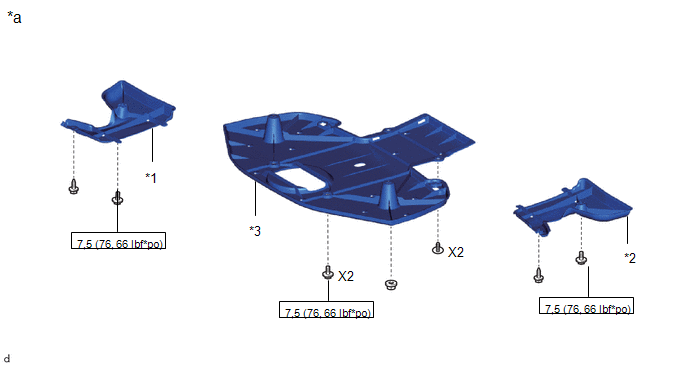

SCHEMA
|
*a | Pour AWD |
- | - |
|
*1 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 2 |
*2 | PROTECTION DE SUPPORT DE DIFFERENTIEL N° 1 |
|
*3 | CACHE DE RENFORT DE SUSPENSION ARRIERE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |

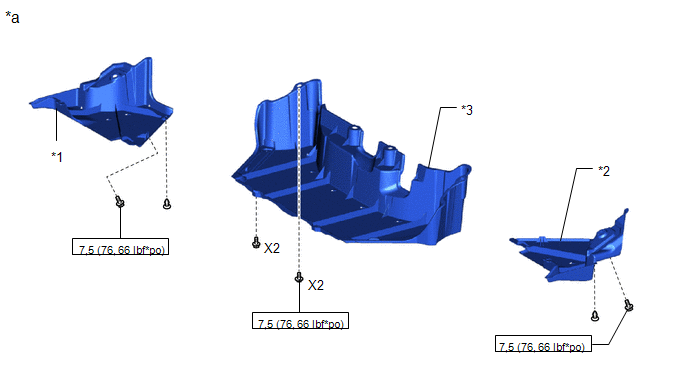

SCHEMA
|
*a | Pour AWD |
- | - |
|
*1 | CACHE DU LONGERON DE PLANCHER ARRIERE GAUCHE |
*2 | CACHE DE LONGERON DE PLANCHER ARRIERE DROIT |
|
*3 | CACHE INFERIEUR DE PLANCHER N° 3 |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |

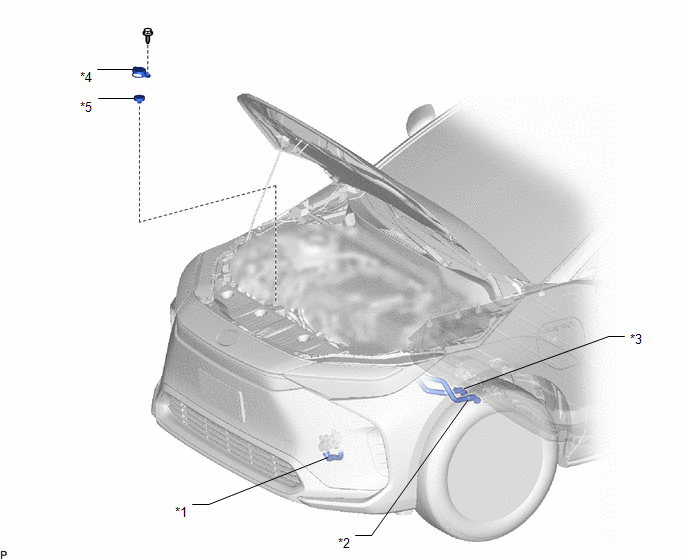

SCHEMA
|
*1 | SOUS-ENSEMBLE DE DURITE D'EAU |
*2 | DURITE DE DERIVATION D'EAU EV N° 3 |
|
*3 | ENSEMBLE DE DURITE DE DERIVATION D'EAU EV |
*4 | CACHE DE RESERVOIR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE N° 2 |
|
*5 | BOUCHON DE RESERVOIR |
- | - |

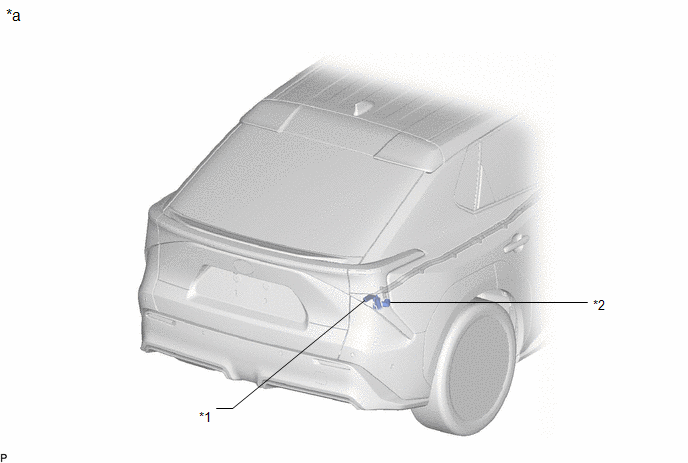

SCHEMA
|
*a | Pour AWD |
- | - |
|
*1 | SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 8 |
*2 | SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 9 |
