Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

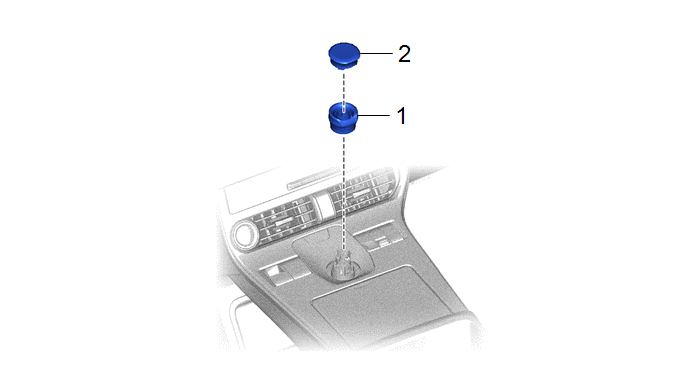

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CAPUCHON DE LEVIER DE CHANGEMENT DE VITESSE |
33554 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
33504F |
|
- | - |
PROCÉDURE
1. DEPOSER LE CAPUCHON DU LEVIER DE CHANGEMENT DE VITESSE

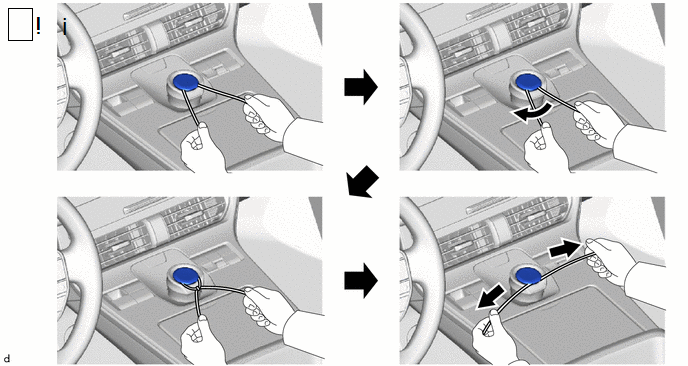

(1) Enrouler un morceau de corde de 2 tours autour du capuchon de levier de changement de vitesse et l'attacher comme indiqué sur le schéma.

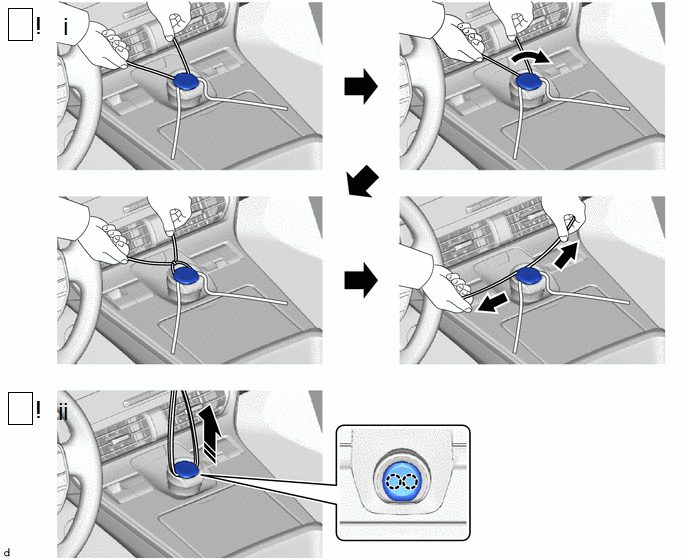

(1) Enrouler un deuxième morceau de corde de 2 tours autour du capuchon de levier de changement de vitesse et l'attacher comme indiqué sur le schéma.
(2) Tirer la corde vers le haut pour libérer les griffes et déposer le capuchon de levier de changement de vitesse.
2. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

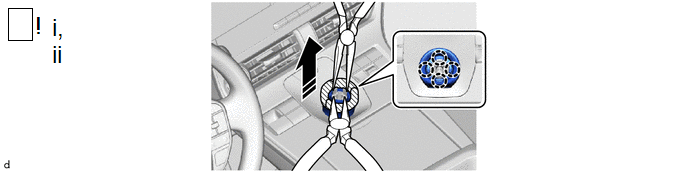

(1) Appliquer du ruban adhésif de protection sur le sous-ensemble de pommeau de levier de changement de vitesse, comme indiqué sur le schéma.
(2) A l'aide d'une pince à bec fin, libérer chaque griffe comme indiqué sur le schéma et déposer le sous-ensemble de pommeau de levier de changement de vitesse.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

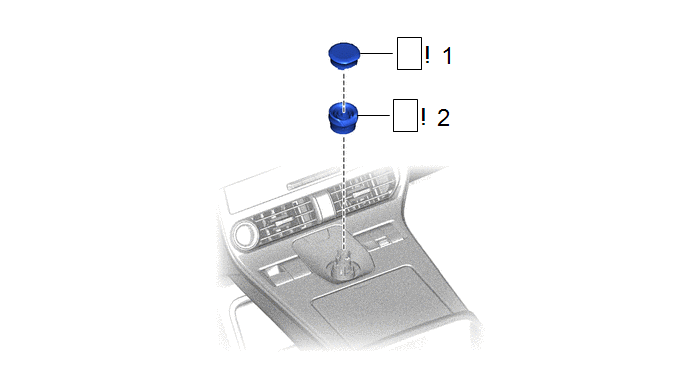

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
33504F | - |
- | - |
|
2 | CAPUCHON DE LEVIER DE CHANGEMENT DE VITESSE |
33554 | - |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE
2. REPOSER LE CAPUCHON DU LEVIER DE CHANGEMENT DE VITESSE
