Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence

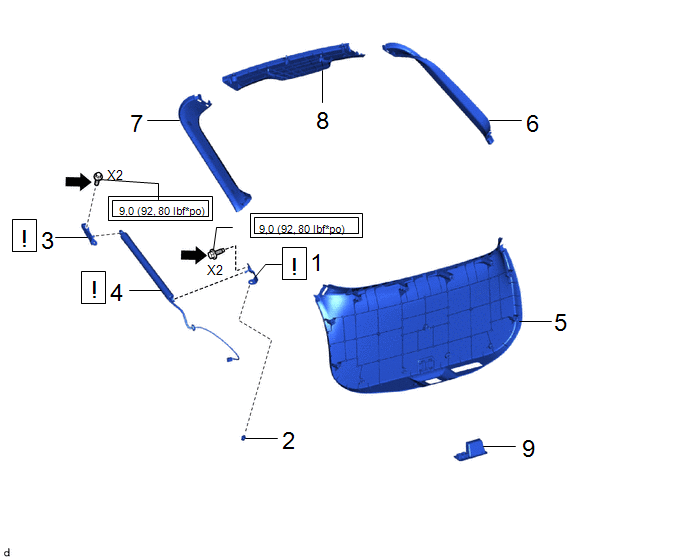

1	SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE	68948		-	-
2	COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR	69477	-	-	-
3	SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE	68946		-	-
4	ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE	68920		-	-
5	ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE	67750	-	-	-
6	GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE	67937B	-	-	-
7	GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE	67938A	-	-	-
8	GARNISSAGE CENTRAL DE PORTE DE COFFRE	67939B	-	-	-
9	POIGNEE DE FERMETURE DE PORTE	74811D	-	-	-

	N*m (kgf*cm, lbf*pi): couple prescrit		Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent
★	Pièce pré-enduite	-	-

PROCÉDURE

1. REPOSER LE SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE

*a	En cas de réutilisation du boulon	-	-
*a	Repère fléché	-	-
	Zone à nettoyer		Appliquer du produit adhésif 1324

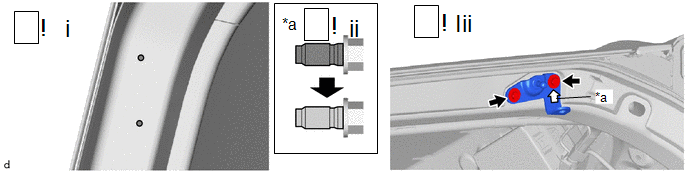

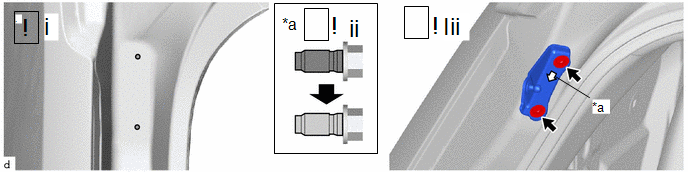

(1) Nettoyer les orifices de boulon dans la caisse du véhicule.

(2) Lors de la réutilisation d'un boulon:

1. Nettoyer les filets des boulons.
2. Appliquer quelques gouttes de produit adhésif sur 2 ou 3 filets à l'extrémité de chacun des boulons.

(3) Reposer le support inférieur de béquille de porte de coffre avec les 2 boulons.

Torque:

9,0 N·m {92 kgf·cm, 80 in·lbf}

CONSEIL:

Avec la porte fermée, reposer le support inférieur de béquille de porte de coffre, de manière à ce que le repère fléché soit orienté vers le haut du véhicule.

2. REPOSER LE COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR

3. REPOSER LE SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE

*a	En cas de réutilisation du boulon	-	-
*a	Repère fléché	-	-
	Zone à nettoyer		Appliquer du produit adhésif 1324

(1) Nettoyer les orifices de boulon dans la caisse du véhicule.

(2) Lors de la réutilisation d'un boulon:

1. Nettoyer les filets des boulons.
2. Appliquer quelques gouttes de produit adhésif sur 2 ou 3 filets à l'extrémité de chacun des boulons.

(3) Reposer le support supérieur de béquille de porte de coffre avec les 2 boulons.

Torque:

9,0 N·m {92 kgf·cm, 80 in·lbf}

CONSEIL:

Avec la porte fermée, reposer le support inférieur de béquille de porte de coffre de manière à ce que le repère fléché soit orienté vers le bas du véhicule.

4. REPOSER L'ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE

ATTENTION: Ne pas effectuer le travail si la porte de coffre n'est pas correctement soutenue. La porte de coffre risque de tomber et de provoquer des blessures graves. REMARQUE: Dans la mesure du possible, éviter de toucher la tige de piston pour éviter la contamination par des corps étrangers. Veiller à maintenir le cylindre pendant l'entretien. Ne pas manipuler la tige de piston avec des gants en coton ou en matériaux similaires. Des fibres pourraient se déposer sur la tige et entraîner des fuites de gaz. N'appliquer aucune charge horizontale sur l'ensemble d'unité de porte de coffre électrique gauche pour éviter de le déformer.

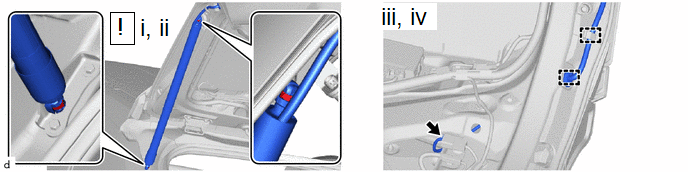

(1) Fixer les 2 joints à rotule pour reposer l'ensemble d'unité de porte de coffre électrique.

REMARQUE:

Reposer l'ensemble d'unité de porte de coffre électrique tout en soutenant la porte de coffre à la main.

(2) S'assurer que l'ensemble d'unité de porte de coffre électrique est engagé dans les joints à rotule et qu'il ne peut être enlevé.

(3) Introduire le faisceau de câbles par l'orifice de visite sur le panneau de porte de coffre et brancher l'œillet.

(4) Brancher le connecteur.

5. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

6. REPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE

7. REPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE

8. REPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE

9. REPOSER LA POIGNEE DE FERMETURE DE PORTE
