DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

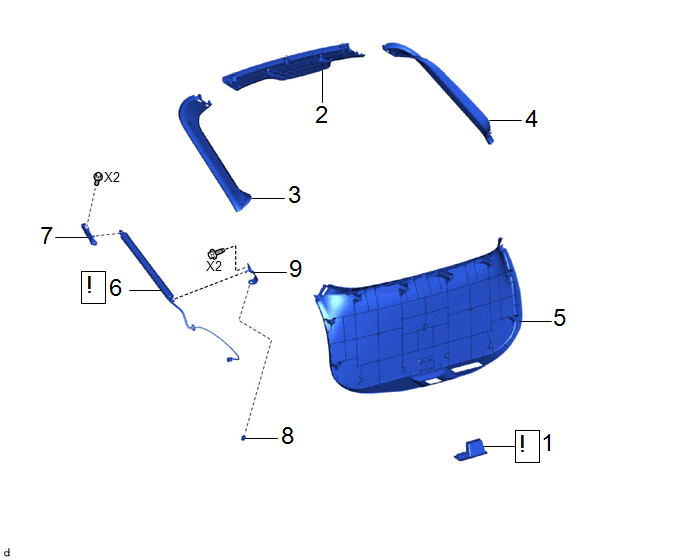

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | POIGNEE DE FERMETURE DE PORTE |
74811D |
|
- | - |
|
2 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
3 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
4 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
5 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE |
67750 | - |
- | - |
|
6 | ENSEMBLE D'UNITE DE PORTE DE COFFRE ELECTRIQUE |
68920 |
|
- | - |
|
7 | SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE |
68946 | - |
- | - |
|
8 | COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR |
69477 | - |
- | - |
|
9 | SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE |
68948 | - |
- | - |
PROCÉDURE
1. DEPOSER LA POIGNEE DE FERMETURE DE PORTE
|
Cliquer ici |
2. DEPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
Cliquer ici
3. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
Cliquer ici
4. DEPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
(a) Procéder de la même manière que pour le côté gauche.
5. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
Cliquer ici

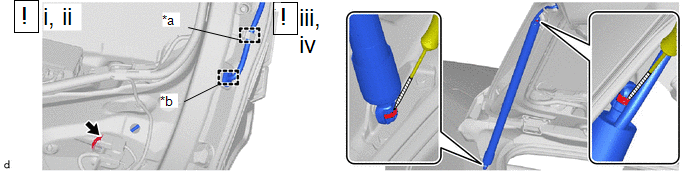

6. DEPOSER L'ENSEMBLE DE SYSTEME D'UNITE DE PORTE DE COFFRE ELECTRIQUE
|

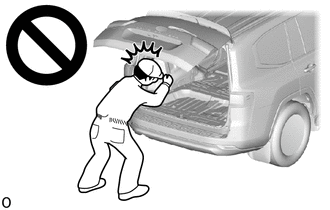

ATTENTION:
REMARQUE:
|
|
*a | Guide |
*b | Oeillet |
(1) Débrancher le connecteur.
(2) Libérer l’œillet et le guide.
(3) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, soulever légèrement les 2 bagues d'arrêt comme indiqué sur le schéma
(4) Libérer les 2 joints à rotule pour déposer l'ensemble d'unité de porte de coffre électrique.
REMARQUE:

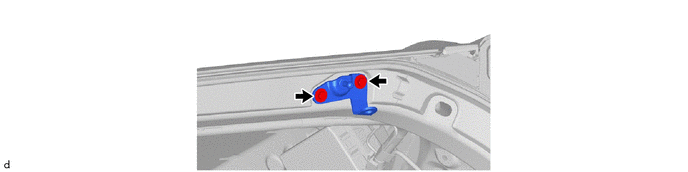

7. DEPOSER LE SUPPORT SUPERIEUR DE BEQUILLE DE PORTE DE COFFRE
8. REPOSER LE COUSSINET DE BUTEE DE PORTE DE COFFRE SUPERIEUR
Cliquer ici

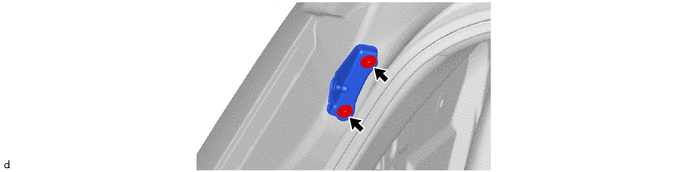

9. REPOSER LE SUPPORT INFERIEUR DE BEQUILLE DE PORTE DE COFFRE
