Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

MESURE DE PRECAUTION / REMARQUE / CONSEIL

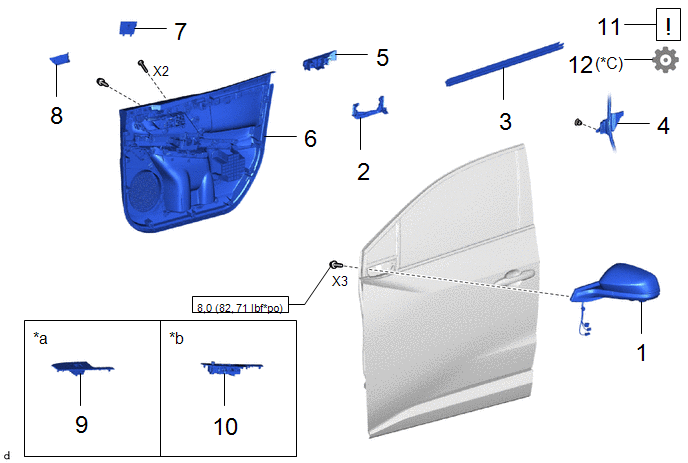

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

ENSEMBLE DE RETROVISEUR EXTERIEUR

87940

-

-

-

2

JOINT AVANT DE CEINTURE DE PORTE AVANT

68193C

-

-

-

3

BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

68172A

-

-

-

4

BOURRELET DE PORTE AVANT

67862

-

-

-

5

GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

67492A

-

-

-

6

SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

67602

-

-

-

7

CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT

67832A

-

-

-

8

GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

69278B

-

-

-

9

ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT

-

-

-

-

10

ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT

-

-

-

-

11

VERIFIER LE SYSTEME DE REGLAGE ELECTRIQUE DES RETROVISEURS

-

-

-

-

12

EFFECTUER LE CALIBRAGE

-

-

-

*a

Pour côté conducteur

*b

Pour côté passager avant

*c

Avec système de moniteur de vision panoramique

-

-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR

Torque:

8,0 N·m {82 kgf·cm, 71s in·lbf}

2. REPOSER LE JOINT AVANT DE CEINTURE DE PORTE AVANT

3. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

4. RACCORDER LE BOURRELET DE PORTE AVANT

5. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

6. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

7. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT N° 2

8. POSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

9. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)

10. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté passager avant)

11. VERIFIER LE SYSTEME DE REGLAGE ELECTRIQUE DES RETROVISEURS

Cliquer ici

12. PROCEDER AU CALIBRAGE (avec système de moniteur de vision panoramique)

Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Procéder de la même façon pour le côté droit et pour le côté gauche. La procédure suivante concerne le côté gauche. ...
