REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

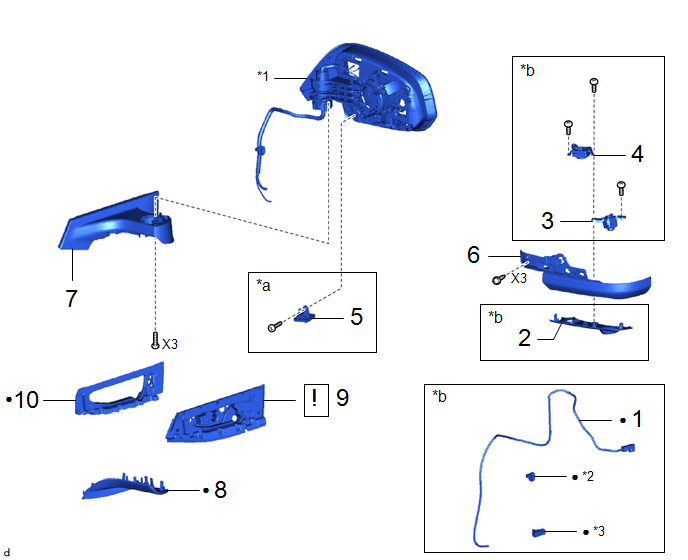

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CABLE DE CAMERA DE TELEVISION |
86799 | - |
- | - |
|
2 | CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
87948A | - |
- | - |
|
3 | ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
86790F | - |
- | - |
|
4 | TEMOIN D'AIDE AU STATIONNEMENT |
867A2A | - |
- | - |
|
5 | ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR |
81890D | - |
- | - |
|
6 | CACHE DE RETROVISEUR EXTERIEUR N° 2 |
8794A | - |
- | - |
|
7 | BASE AVEC COUVERCLE DE BASE |
- | - |
- | - |
|
8 | CACHE DE RETROVISEUR EXTERIEUR N° 3 |
8794BA | - |
- | - |
|
9 | JOINT D'ETANCHEITE |
- |
|
- | - |
|
10 | BAGUE DE RETROVISEUR EXTERIEUR |
8791C | - |
- | - |
|
*a | Avec éclairage |
*b | Avec stationnement avancé |
|
*1 | SOUS-ENSEMBLE DE CARTER |
*2 | AGRAFE |
|
*3 | CONNECTEUR |
- | - |
|
● | Pièce non réutilisable |
- | - |
|

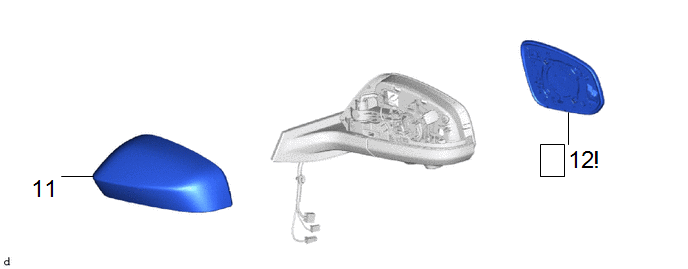

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
11 | CACHE DE RETROVISEUR EXTERIEUR |
87961 | - |
- | - |
|
12 | RETROVISEUR EXTERIEUR |
87945 |
|
- | - |
PROCÉDURE

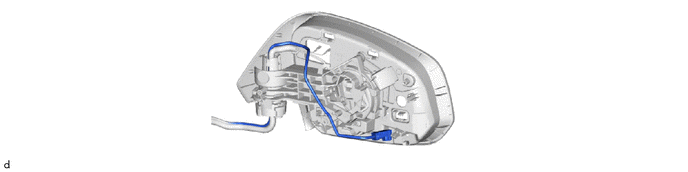

1. REPOSER LE CABLE DE CAMERA DE TELEVISION (avec stationnement avancé)
2. REPOSER LE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR (avec stationnement avancé)
3. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE (avec stationnement avancé)
4. REPOSER LE TEMOIN D'AIDE AU STATIONNEMENT (avec stationnement avancé)
5. REPOSER L'ENSEMBLE D'ECLAIRAGE DE RETROVISEUR EXTERIEUR (avec éclairage)
6. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 2
7. REPOSER LA BASE AVEC COUVERCLE DE BASE
8. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR N° 3
9. REPOSER LE JOINT

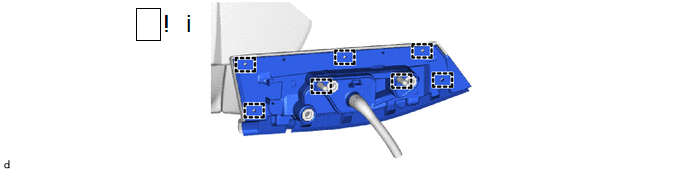

(1) Engager les guides pour reposer le joint d'étanchéité.
REMARQUE:
Ne pas laisser de jeu entre la base et le joint d'étanchéité.
(b) En cas de remplacement du câble de la caméra de télévision:
|

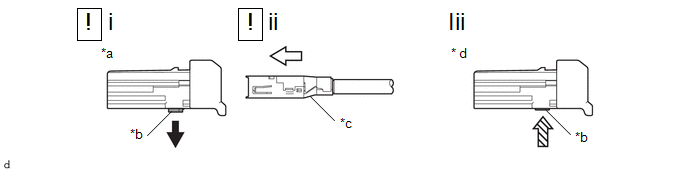

*a | Position de déverrouillage |
*b | Dispositif de retenue |
|
*c | Borne |
* d | Position de verrouillage |
(1) Tirer le dispositif de retenue et libérer le verrouillage du connecteur.
(2) Introduire la borne du faisceau de câbles à l'arrière d'un connecteur neuf jusqu'au verrouillage.
REMARQUE:
S'assurer que les bornes sont correctement verrouillées et qu'elles ne peuvent être déposées.
(3) Appuyer sur le dispositif de retenue et verrouiller le connecteur.
|

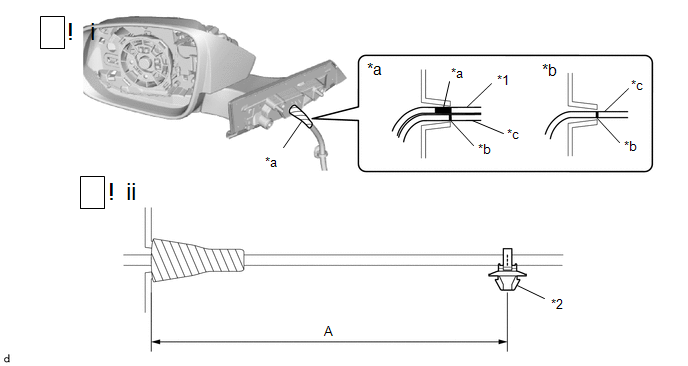

*a | Avec stationnement avancé |
*b | Sans stationnement avancé |
|
*1 | Câble de caméra de télévision |
*2 | Agrafe |
|
*a | Ruban adhésif en vinyle |
*b | Repère |
|
*c | Faisceau de câbles de rétroviseur extérieur |
- | - |
(1) Poser un ruban adhésif en vinyle neuf, comme indiqué sur le schéma.
(2) Tout en se reportant au tableau ci-dessous, poser une agrafe neuve.
Mesure de référence|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 114 à 119 mm (4,49 à 4,69 po) |
- | - |
10. REPOSER LE JOINT DE RETROVISEUR EXTERIEUR
11. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR
12. REPOSER LE RETROVISEUR EXTERIEUR
|
|
