Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

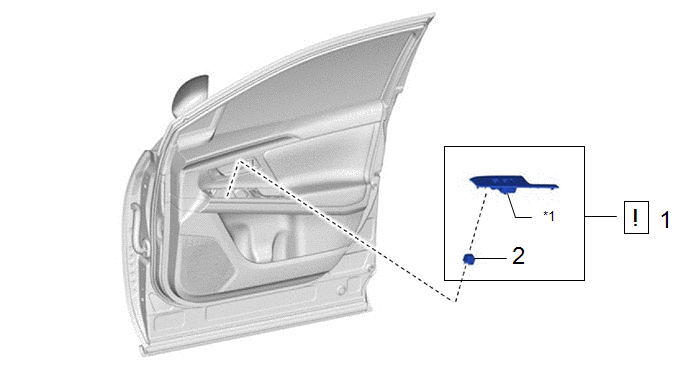

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE |
84930 | - |
- | - |
|
*1 | PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
|
|
Cliquer ici |

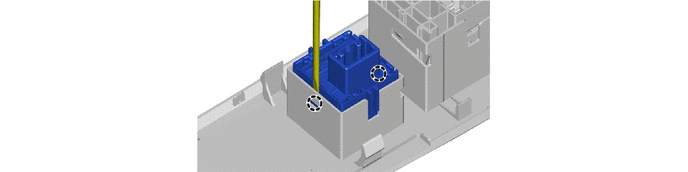

2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE
Verification
VERIFICATION
PROCÉDURE

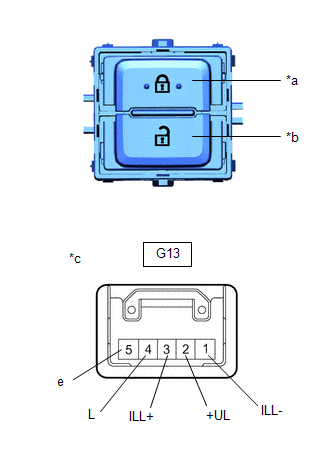

1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE
| (a) Vérifier la résistance de l'ensemble de contacteur de commande de porte. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de commande de porte. |
|
(b) S'assurer que le contacteur s'allume.
(1) Appliquer la tension de la batterie à l'ensemble de contacteur de commande de porte et s'assurer que le contacteur s'allume.
OK.:
|
Condition de la mesure | Condition spécifiée |
|---|---|
|
Borne positive (+) de la batterie → K20-3 (ILL+) Borne négative (-) de la batterie → K20-1 (ILL-) |
S'allume |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de commande de porte.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

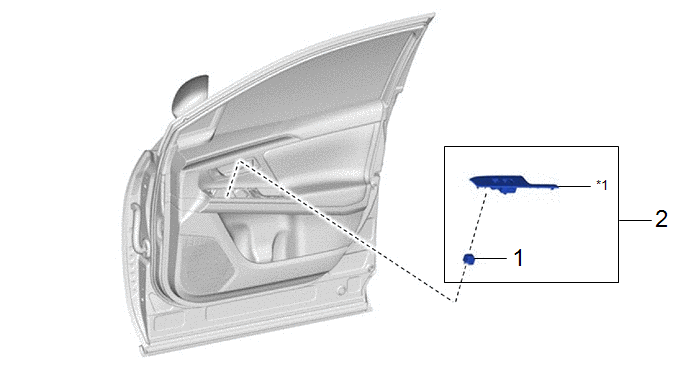

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE |
84930 | - |
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
- | - |
|
*1 | PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
