Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

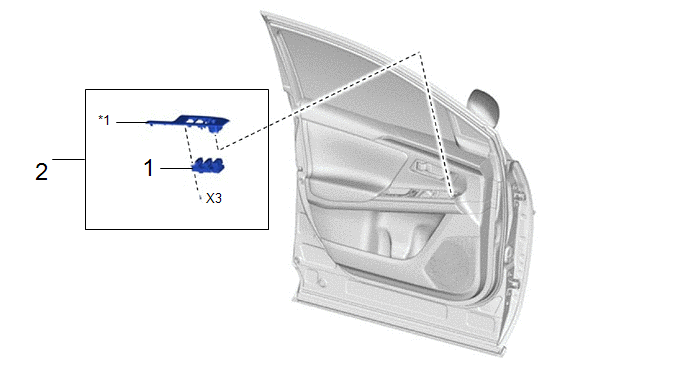

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR PRINCIPAL DU RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- |
|
- | - |
|
2 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
84040 | - |
- | - |
|
*1 | PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC LE PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
|
|
Cliquer ici |

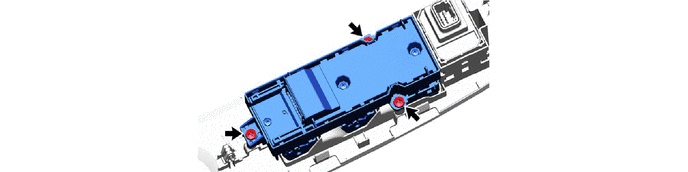

2. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX
Verification
VERIFICATION
PROCÉDURE

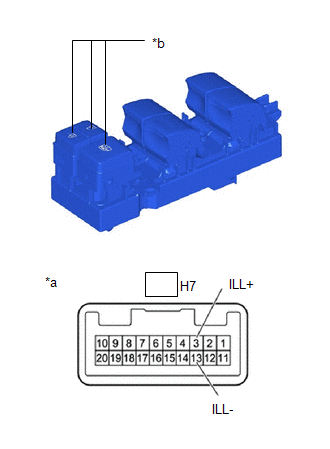

1. VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX
| (a) S'assurer que la LED s'allume. (1) Appliquer la tension de la batterie à l'ensemble de contacteur principal de réseau multiplex et s'assurer que la LED s'allume. OK.: Cliquer sur Location & Routing(H7) Cliquer sur Location & Routing(H7) Cliquer sur Connector(H7) Cliquer sur Connector(H7)
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de réseau multiplex. |
|
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

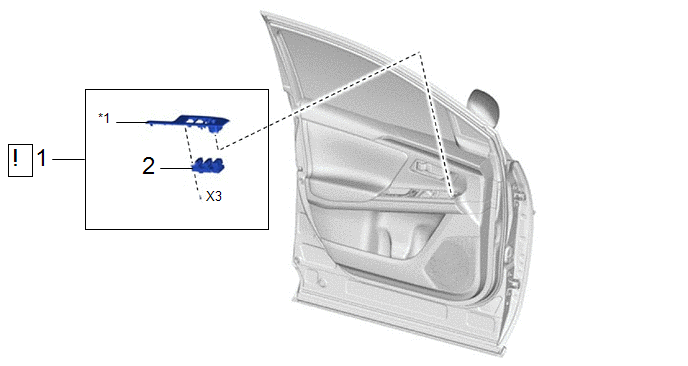

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX |
84040 | - |
- | - |
|
2 | ENSEMBLE DE CONTACTEUR PRINCIPAL DU RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
- | - |
|
*1 | PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX
2. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC LE PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT
