POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

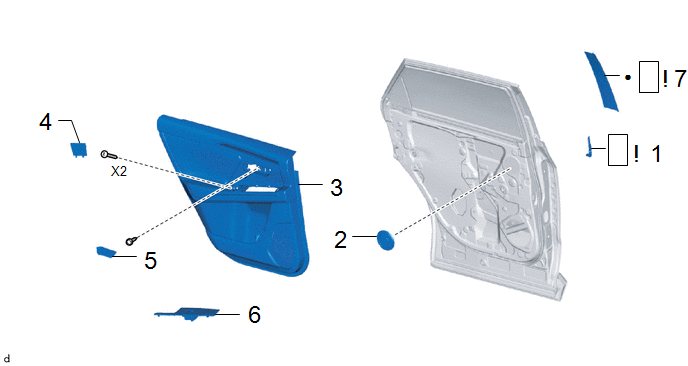

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE |
890D0 |
|
- | - |
|
2 | BOUCHON D'ORIFICE |
- | - |
- | - |
|
3 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
67604 | - |
- | - |
|
4 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67842E | - |
- | - |
|
5 | GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69278C | - |
- | - |
|
6 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- | - |
- | - |
|
7 | MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL) |
75762B |
|
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE
|

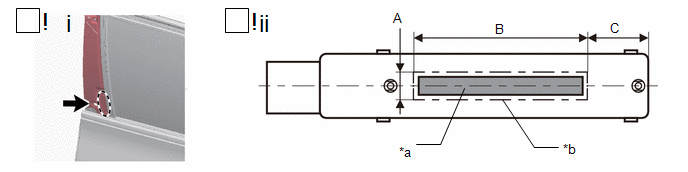

*a | Ruban adhésif double face: 50 mm X 5,6 mm (1,97 po X 0,22 po) |
*b | Zone d'application du ruban adhésif double face |
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 8,6 mm (0,34 po) |
B | 53 mm (2,09 po) |
|
C | 18,5 mm (0,73 po) |
- | - |
(1) Nettoyer la surface de la porte arrière.
1. A l'aide d'une lampe chauffante, chauffer le ruban adhésif double face restant sur la surface de porte arrière et l'ensemble de récepteur de clé numérique de porte BLE.
Température de chauffage|
Zone | Température |
Zone | Température |
|---|---|---|---|
|
Porte arrière | 40 à 60°C (104 à 140°F) |
Ensemble de récepteur de clé numérique de porte BLE |
20 à 30°C (68 à 86°F) |
ATTENTION:
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le panneau d'aile avant.
2. Retirer le reste de ruban adhésif double face de la surface de porte arrière et de l'ensemble de récepteur de clé numérique de porte BLE.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

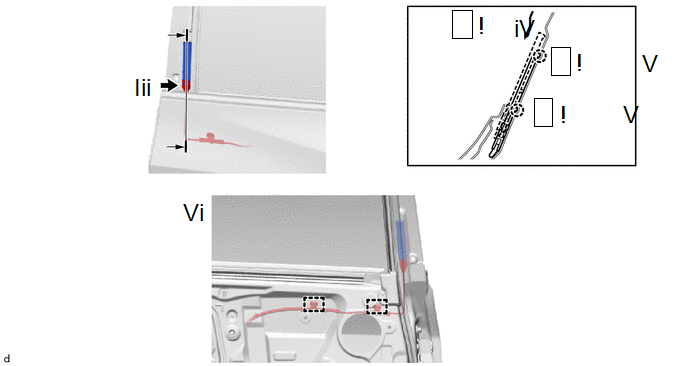

(2) Le ruban adhésif double face doit être fixé dans une zone spécifiée, quelle que soit la position et l'orientation.
(3) Brancher le connecteur sur l'ensemble de récepteur de clé numérique de porte BLE.
(4) Faire coulisser l'ensemble de récepteur de clé numérique de porte BLE tout en appuyant l'ensemble de récepteur de clé numérique de porte BLE contre le coulisseau de vitre.
(5) Si ANT tombe dans le renfoncement, enlever la feuille de protection. Ensuite, fixer fermement avec le doigt.
(6) Engager les attaches.
2. REPOSER LE BOUCHON D'ORIFICE
3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
4. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
5. REPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
6. REPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE
7. REPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL)
|
|
