DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de récepteur de clé numérique de porte BLE (pour porte arrière) sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Ensemble de récepteur de clé numérique de porte BLE (pour porte arrière) |
Enregistrement du code |
|
|
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

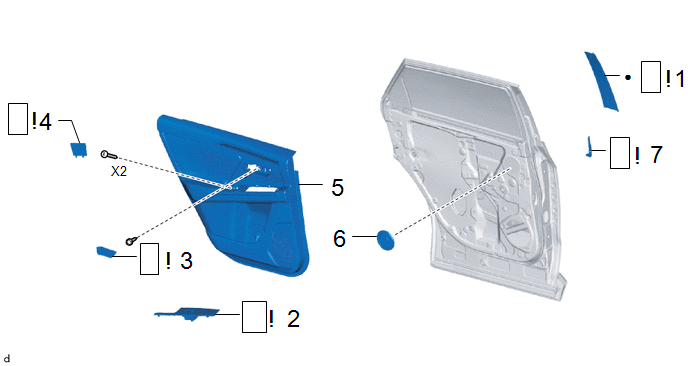

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL) |
75762B |
|
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- |
|
- | - |
|
3 | GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69278C |
|
- | - |
|
4 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67842E |
|
- | - |
|
5 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
67604 | - |
- | - |
|
6 | BOUCHON D'ORIFICE |
- | - |
- | - |
|
7 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE |
890D0 |
|
- | - |
PROCÉDURE
1. DEPOSER LA MOULURE D'ENCADREMENT DE VITRE DE PORTE ARRIERE (COTE MONTANT CENTRAL)
|
|
Cliquer ici |
2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
|
|
Cliquer ici |
3. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
|
|
Cliquer ici |
4. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
|
|
Cliquer ici |
5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici .gif)

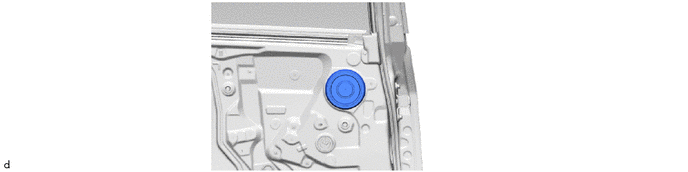

6. DEPOSER LE BOUCHON D'ORIFICE

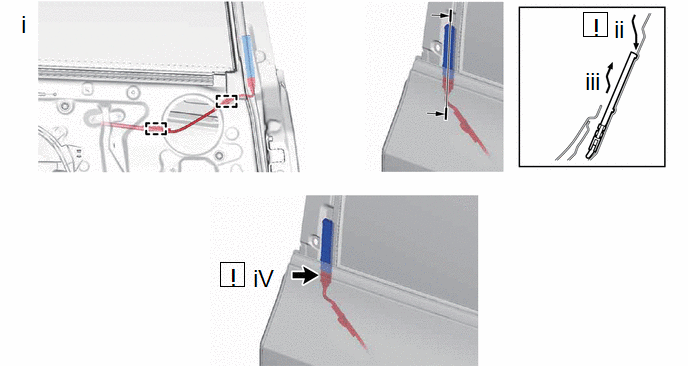

7. DEPOSER L'ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE DE PORTE BLE
|
|
REMARQUE: Faire attention lors de la dépose du récepteur de clé numérique. Si le récepteur de clé numérique subit une chute, le remplacer par un élément neuf. |
(1) Libérer les attaches.
(2) Deposer l'ensemble de récepteur de clé numérique de porte BLE à l'aide d'un extracteur de moulure E ou équivalent.
(3) Tirer vers le haut l'ensemble de récepteur de clé numérique de porte BLE.
(4) Débrancher le connecteur pour déposer l'ensemble de récepteur de clé numérique BLE de porte.
REMARQUE:
Veiller à ne pas laisser le faisceau de câbles détaché tomber dans le panneau de porte.
