POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

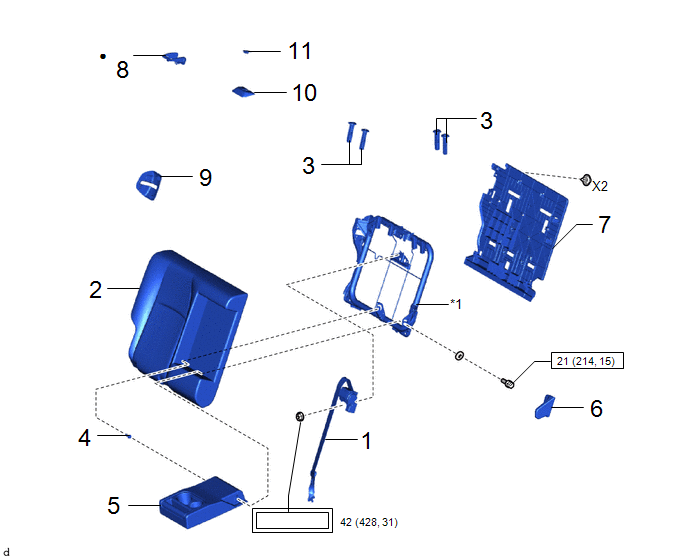

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | REPOSER L'ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE CENTRALE ARRIERE |
73350C | - |
- | - |
|
2 | HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
- | - |
|
3 | SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE |
71931 | - |
- | - |
|
4 | CALE DE CHARNIERE D'ACCOUDOIR DE SIEGE ARRIERE |
72839 | - |
- | - |
|
5 | ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE |
72830 | - |
- | - |
|
6 | CACHE DE CHARNIERE D'ACCOUDOIR CENTRAL |
72868B | - |
- | - |
|
7 | SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE |
71701C | - |
- | - |
|
8 | GARNITURE DE VERROUILLAGE SUPERIEUR DE DOSSIER DE SIEGE ARRIERE |
72667 | - |
- | - |
|
9 | GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT |
72668E | - |
- | - |
|
10 | CACHE DE SANGLE DIAGONALE DU SIEGE ARRIERE |
73373 | - |
- | - |
|
11 | BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE |
73178A | - |
- | - |
|
*1 | SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT |
- | - |
 |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
|
● | Pièce non réutilisable |
- | - |
|

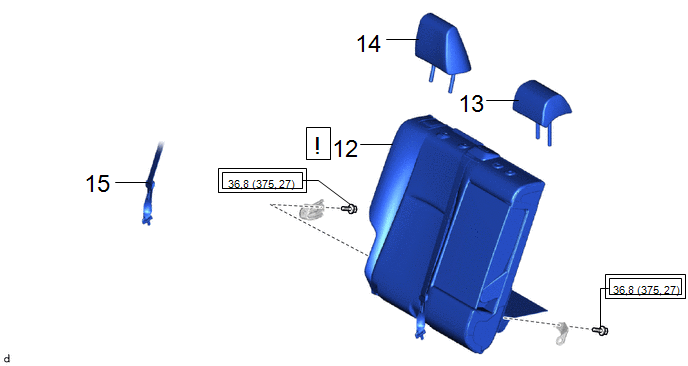

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
12 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- |
|
- | - |
|
13 | ENSEMBLE D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE |
71960B | - |
- | - |
|
14 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE |
71940A | - |
- | - |
|
1,5 | BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
73350C | - |
- | - |
|
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE CENTRALE ARRIERE
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
2. REPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE
3. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE
4. REPOSER LA CALE DE CHARNIERE D'ACCOUDOIR DE SIEGE ARRIERE
5. REPOSER L'ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE
6. REPOSER LE CACHE DE CHARNIERE D'ACCOUDOIR CENTRAL
7. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE DROIT
8. REPOSER LA GARNITURE SUPERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE
9. REPOSER LA GARNITURE INFERIEURE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT
10. REPOSER LE CACHE DE SANGLE DIAGONALE DU SIEGE ARRIERE
11. REPOSER LE BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE
12. POSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
|
|
Cliquer ici |
13. REPOSER L'ENSEMBLE D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE (pour côté droit)
14. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)
15. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
