POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

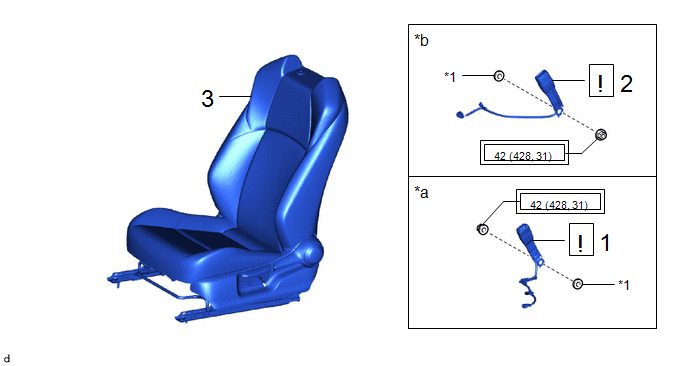

1 | REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT |
73230 |
|
- | - |
|
2 | REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT |
73240 |
|
- | - |
|
3 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
|
*a | Pour côté conducteur |
*b | Pour côté passager avant |
|
*1 | Plaque d'ancrage de ceinture de sécurité avant |
- | - |
.png) |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur)
|
*1 | Plaque d'ancrage de ceinture de sécurité avant |
- | - |
.png) |
Pièce en saillie |
- | - |

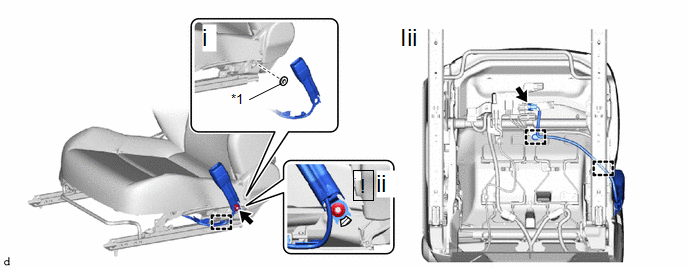

(1) Reposer la plaque d'ancrage de ceinture de sécurité de siège avant, comme indiqué sur le schéma.
(2) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant à l'aide de l'écrou.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
REMARQUE:
Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant et la partie en saillie de l'ensemble de ressort d'assise de siège avant de type séparé.
(3) Engager chaque attache.
2. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté passager avant)
|
*1 | Plaque d'ancrage de ceinture de sécurité avant |
- | - |
|
|
Pièce en saillie |
- | - |

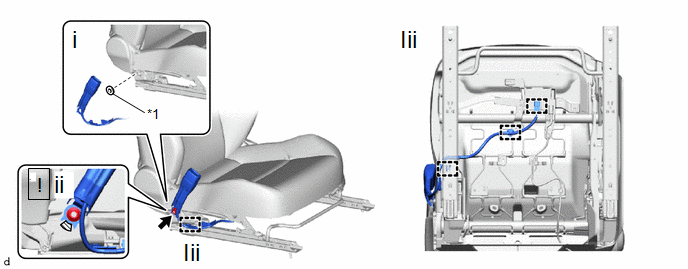

(1) Reposer la plaque d'ancrage de ceinture de sécurité de siège avant, comme indiqué sur le schéma.
(2) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant à l'aide de l'écrou.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
REMARQUE:
Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant et la partie en saillie de l'ensemble de ressort d'assise de siège avant de type séparé.
(3) Engager chaque attache.
3. REPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici .gif)
