POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

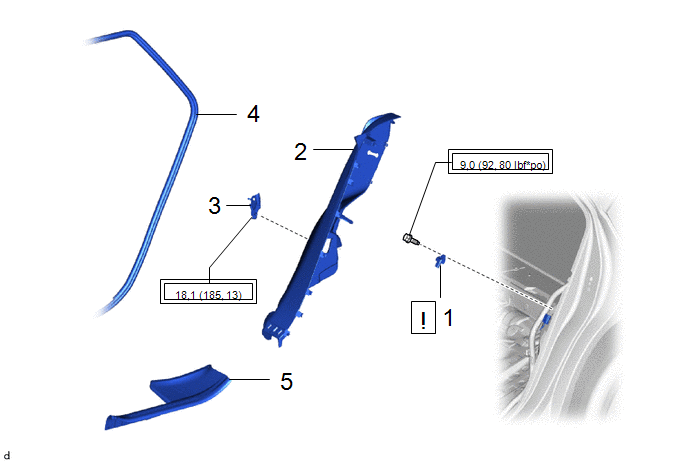

Procédure		N° de référence
1	CAPTEUR D'AIRBAG LATERAL N° 1	89831A		-	-
2	GARNISSAGE LATERAL DU SIEGE ARRIERE GAUCHE	62552F	-	-	-
3	SOUS-ENSEMBLE DE CHARNIERE DE SIEGE ARRIERE GAUCHE	71304C	-	-	-
4	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE	62332A	-	-	-
5	PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE	67918A	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

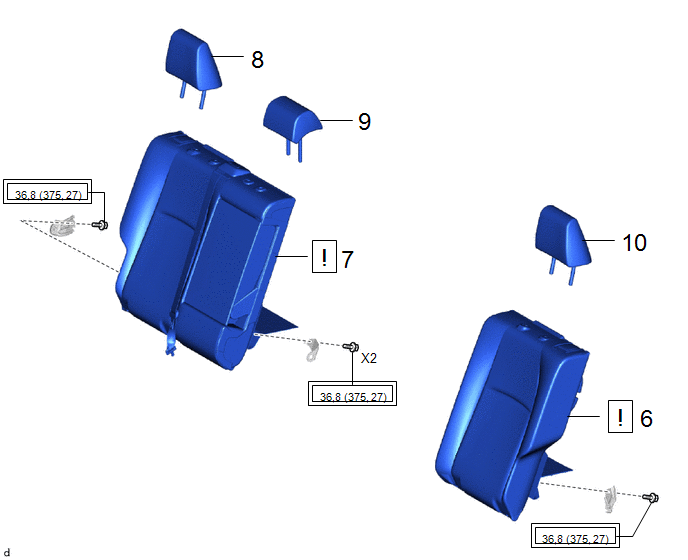

Procédure		N° de référence
6	ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE	-		-	-
7	ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT	-		-	-
8	ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)	71940A	-	-	-
9	ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL (pour côté droit)	71960B	-	-	-
10	ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)	71940A	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

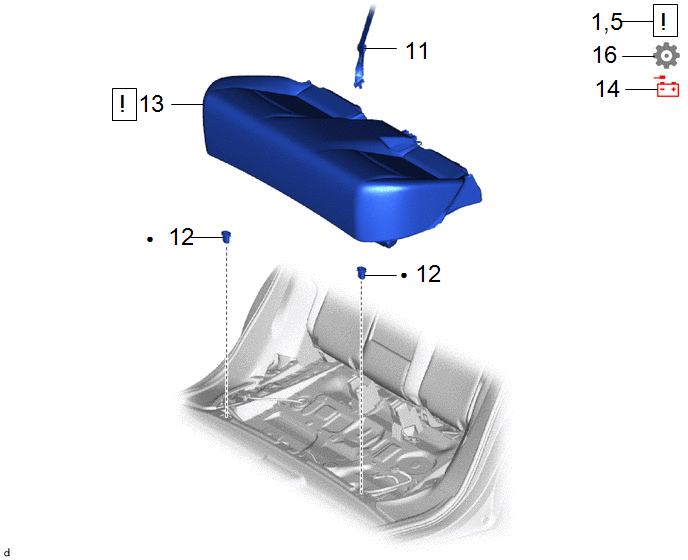

Procédure		N° de référence
11	ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE	73350C	-	-	-
12	CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE	72693	-	-	-
13	ENSEMBLE D'ASSISE DE SIEGE ARRIERE	-		-	-
14	BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
1,5	VERIFIER LE TEMOIN SRS	-		-	-
16	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

PROCÉDURE

1. REPOSER LE CAPTEUR D'AIRBAG LATERAL N° 1

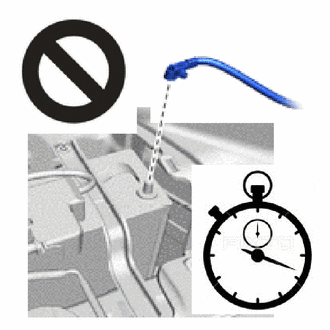

ATTENTION: Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

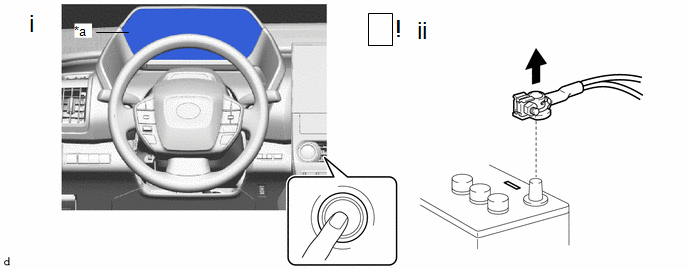

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

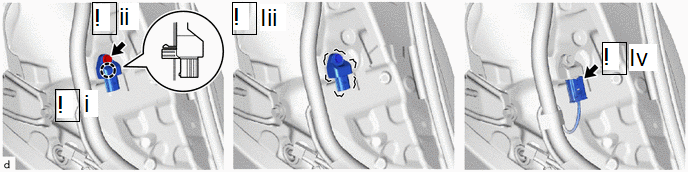

(1) Engager le guide pour maintenir le capteur d'airbag latéral n° 1 en place.

REMARQUE:

Si le capteur d'airbag latéral n° 1 a subi une chute, le remplacer par un élément neuf.

(2) Reposer le boulon.

Torque:

9,0 N·m {92 kgf·cm, 80 in·lbf}

REMARQUE:

• Lors de la repose du capteur d'airbag latéral n° 1, veiller à ce que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.
• Serrer le boulon tout en maintenant le capteur d'airbag latéral n° 1 car le guide de capteur d'airbag latéral n° 1 est fragile.

(3) S'assurer que les pièces de pose du capteur d'airbag latéral n° 1 ne sont pas desserrées.

(4) Brancher le connecteur d'airbag.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

2. POSER LE GARNISSAGE LATERAL GAUCHE DU SIEGE ARRIERE

3. REPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE

4. REMETTRE LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE

5. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

6. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

Cliquer ici

7. POSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT

Cliquer ici

8. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)

9. REPOSER L'ENSEMBLE D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE (pour côté droit)

10. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)

11. REPOSER L'ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE CENTRALE ARRIERE

12. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

13. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

14. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

15. VERIFIER LE TEMOIN SRS

Cliquer ici

16. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
