DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du capteur d'airbag arrière sont indiquées ci-dessous.
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

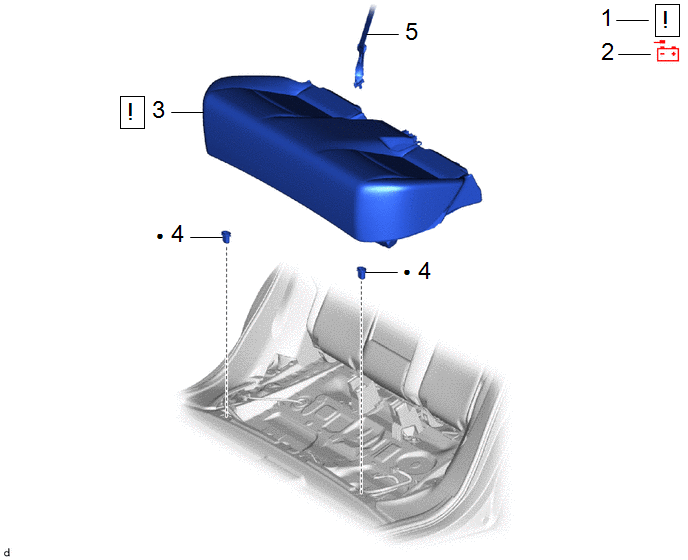

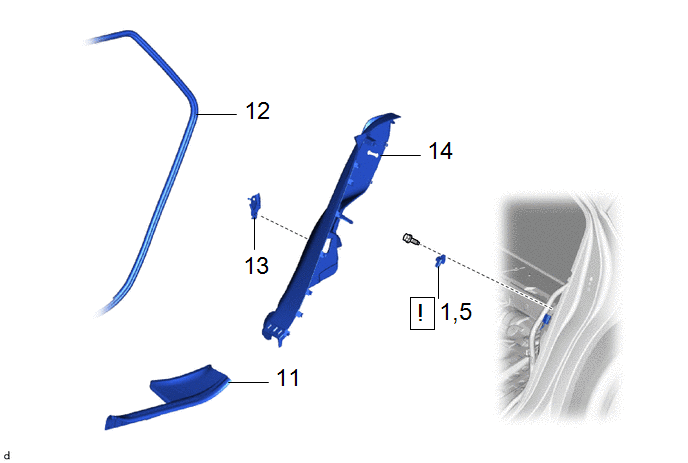

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | MESURES DE PRECAUTION |
- |
|
- | - |
|
2 | DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- | - |
- | - |
|
3 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
- |
|
- | - |
|
4 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
5 | ENSEMBLE DE CEINTURE DE SECURITE EXTERIEURE ARRIERE CENTRALE |
73350C | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

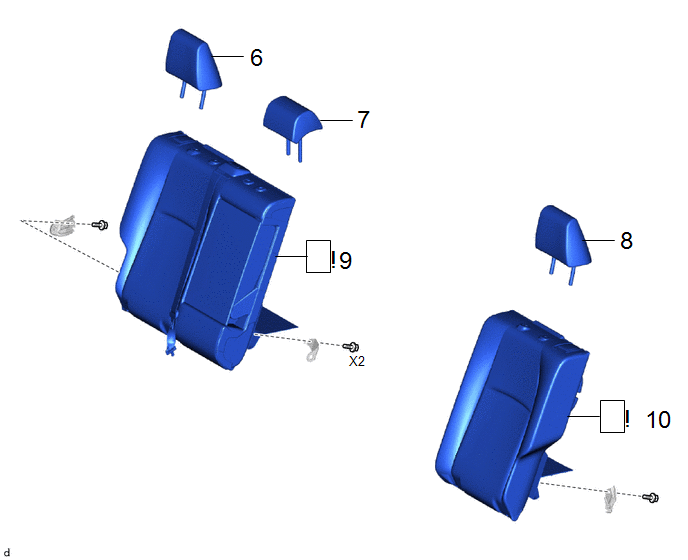

6 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit) |
71940A | - |
- | - |
|
7 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL (pour côté droit) |
71960B | - |
- | - |
|
8 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche) |
71940A | - |
- | - |
|
9 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- |
|
- | - |
|
10 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
- |
|
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
11 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
67918A | - |
- | - |
|
12 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE |
62332A | - |
- | - |
|
13 | SOUS-ENSEMBLE DE CHARNIERE DE SIEGE ARRIERE GAUCHE |
71304C | - |
- | - |
|
14 | GARNISSAGE LATERAL DU SIEGE ARRIERE GAUCHE |
62552F | - |
- | - |
|
1,5 | CAPTEUR D'AIRBAG LATERAL N° 1 |
89831A |
|
- | - |
PROCÉDURE
1. MESURES DE PRECAUTION
|

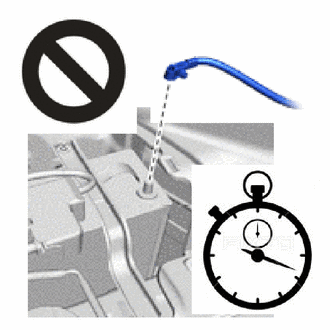

ATTENTION: Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien. Cliquer ici REMARQUE: Une fois le contact coupé, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Cliquer ici |
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
3. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
|
Cliquer ici |
4. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
5. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
Cliquer ici
6. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)
Cliquer ici
7. DEPOSER L'ENSEMBLE D'APPUIE-TETE CENTRAL DE SIEGE ARRIERE (pour côté droit)
Cliquer ici
8. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)
Cliquer ici
9. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
|
Cliquer ici |
10. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
|
Cliquer ici |
11. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
12. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE
Cliquer ici
13. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE
Cliquer ici
14. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE
Cliquer ici
15. DEPOSER LE CAPTEUR D'AIRBAG LATERAL N° 1
|
ATTENTION:
|
|

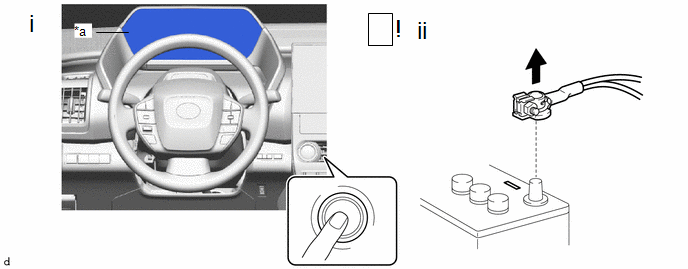

*a | Eclairage éteint |
- | - |
(1) S'assurer que le contacteur d'allumage est en position OFF.
(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

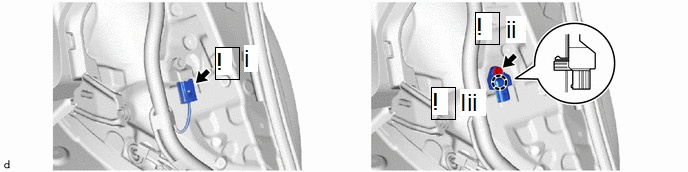

(1) Débrancher le connecteur d'airbag.
REMARQUE:
Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
CONSEIL:
Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.
Cliquer ici
(2) Déposer le boulon.
REMARQUE:
Déposer le boulon tout en maintenant le capteur d'airbag latéral n° 1 car le guide de capteur d'airbag latéral n° 1 est fragile.
(3) Libérer la griffe pour déposer le capteur d'airbag latéral n° 1.
REMARQUE:
Si le capteur d'airbag arrière a subi une chute, le remplacer par un élément neuf.
