Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

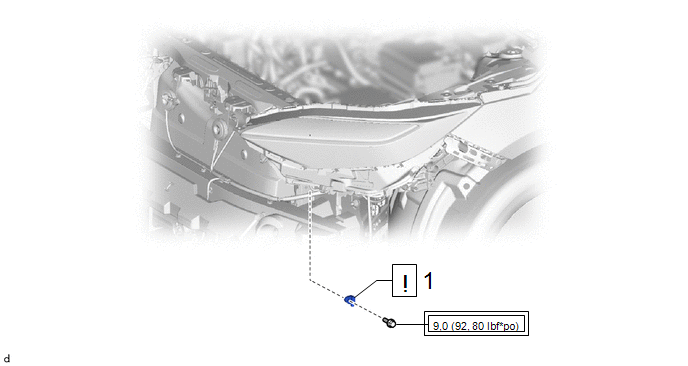

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

CAPTEUR D'AIRBAG AVANT

-

-

-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

Procédure

N° de référence

2

ENSEMBLE DE PARE-CHOCS AVANT

-

-

-

-

3

CABLE VERS LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE

-

-

-

-

4

VERIFIER LE TEMOIN SRS

-

-

-

5

INSTALLER L'INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

-

-

-

PROCÉDURE

1. REPOSER LE CAPTEUR D'AIRBAG AVANT

ATTENTION:

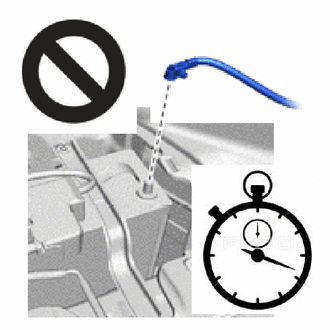

  • Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
  • Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

*a

Eclairage éteint

-

-

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

(1) Engager la griffe permettant de maintenir le capteur d'airbag avant en place.

REMARQUE:

Si le capteur d'airbag avant a subi une chute, le remplacer par un élément neuf.

(2) Reposer le boulon.

Torque:

9,0 N·m {92 kgf·cm, 80 in·lbf}

(3) S'assurer que les pièces de pose du capteur d'airbag avant ne sont pas desserrées.

REMARQUE:

(4) Brancher le connecteur d'airbag.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

2. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

Cliquer ici

3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

4. VERIFIER LE TEMOIN SRS

Cliquer ici

5. INSTALLER L'INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
